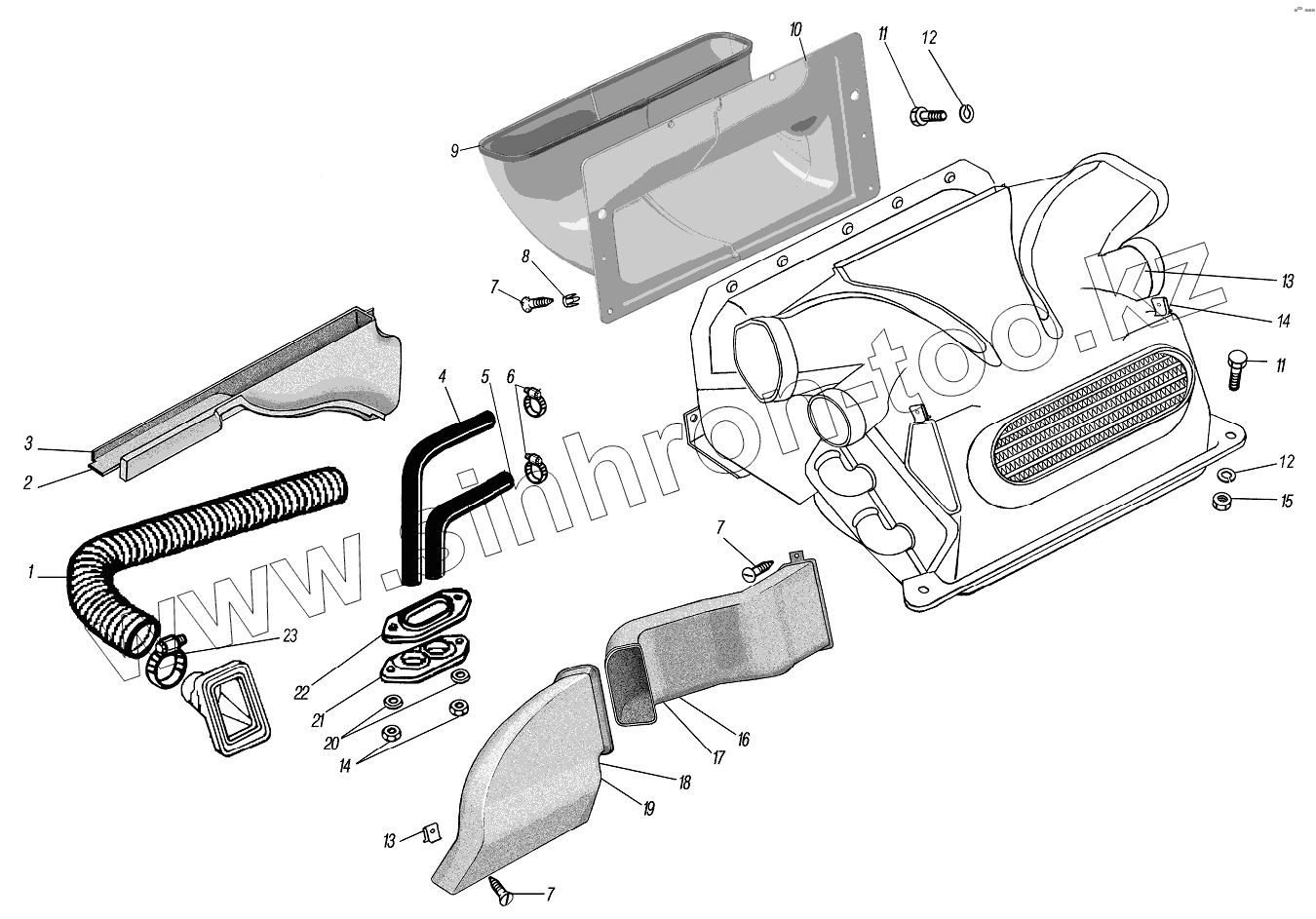

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-1151-59. Установка системы отопления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
9
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 6363-8102075 Рукав подачи воздуха
2 6363-8102071 Сопло обдува ветрового стекла правое
3 6363-8102072 Сопло обдува ветрового стекла правое
4 532301-8120043 Шланг
5 532301-8120044 Шланг
6 00.10.00-02 Хомут червячный (20-32)
7 240619-П29 Винт М4х16
8 2101-2808020 Втулка крепления
9 4320Я8-8103045 Прокладка
10 4320Я8-8103050 Воздухозаборник системы вентиляции
11 201458-П29 Болт М8-6gх25
12 1/25983/71 Шайба 8
13 6363-8101010 Электродвигатель отопителя кабины
14 292663 Скоба
15 250508-П29 Гайка М6-6Н
16 6363-8102238 Воздуховод правый
17 6363-8102239 Воздуховод левый
18 6363-8102258 Сопло обдува ног правое
19 6363-8102259 Сопло обдува ног левое
20 1/26053/71 Шайба зубчатая 6х12
21 330-8120041 Обойма уплотнителя
22 330-8120042 Уплотнитель шлангов
23 00.78-03 Хомут червячный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
