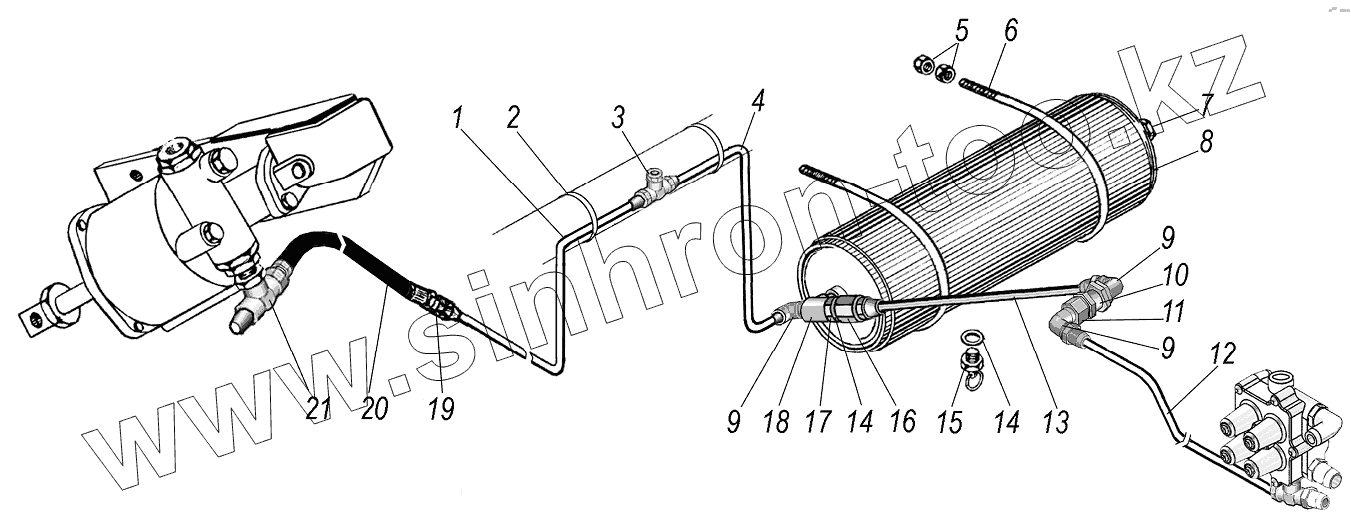

Каталог запасных частей к технике: УралАЗ УРАЛ-4320-1151-59. Установка пневмосистемы управления сцеплением

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 4320Я8-1602210 Трубка от тройника к ПГУ
2 42099076ED12-8328 Хомут
3 5323РХ-1803482 Тройник
4 4320Я8-1602187 Трубка от баллона к тройнику
5 250510-П29 Гайка М8-6Н
6 4320Я3-3513018 Хомут
7 338765 Пробка К3/8"
8 4320Х-3513015 Баллон воздушный
9 339039 Угольник М16х1,5 К3/8"
10 5323РХ-3506322 Штуцер проходной
11 334934 Гайка
12 63645-1602211 Трубка привода сцепления первая от баллона к кронштейну
13 4320Я8-1602191 Трубка от угольника к баллону
14 4320-3514023 Прокладка
15 100-3513110 Клапан слива конденсата в сборе
16 100-3562210-20 Клапан обратный
17 339545 Штуцер
18 337788 Тройник
19 339050 Штуцер М16х1,5
20 6363-1602170 Шланг
21 339612 Тройник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
