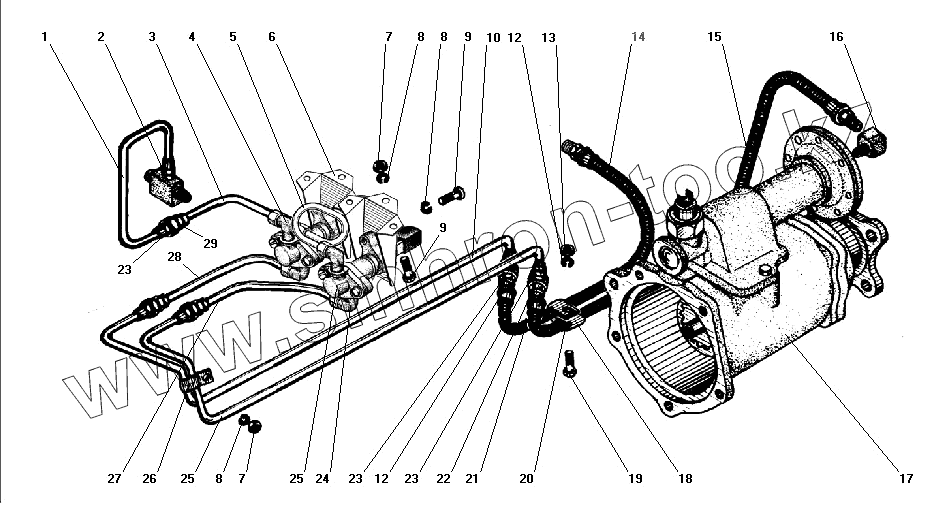

Каталог запасных частей к технике: УралАЗ УРАЛ-43206-41. Установка пневмоуправления ДОМ, БМКД

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
8
9
9
10
12
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
25
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 5920-4202329 Трубка соединительная
2 339200-П29 Штуцер М10х1 К1/8"
3 5920-4202327 Трубка подводящая к крану
4 339690 Тройник М10х1-К 1/8"
5 4320ЯХ-4202156 Трубка воздуховодная
6 5920-4202277 Кронштейн
7 250508-П29 Гайка М6-6Н
8 252154-П2 Шайба 6 пружинная
9 220103-П29 Винт М6-6gх12
10 4320ЯХ-2411150 Трубка воздуховодная
12 252156-П2 Шайба 10 пружинная
13 250512-П29 Гайка М10
14 43206-2411076 Шланг гибкий
15 375-4225075-02 Шланг гибкий системы накачки шин в сборе
16 375-4245114 Штуцер подвода воздуха
17 5557-4202010 Отбор мощности дополнительный в сборе
18 339098-П29 Хомут крепления шланга
19 201495-П29 Болт М10-6gх20
20 375-3506023-01 Прокладка
21 339705 Штуцер
22 339938 Штуцер М14х1,5
23 250513-П29 Гайка М10х1-6Н
24 339520-П29 Угольник М10х1 К1/8"
25 4322-4206200 Кран в сборе
25 4320-4202154 Трубка подводящая к диафрагме первая
26 337820 Хомут
27 5920-4202344 Трубка подводящая к диафрагме вторая
28 4320ЯХ-2411153 Трубка воздуховодная
29 339396-П29 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
