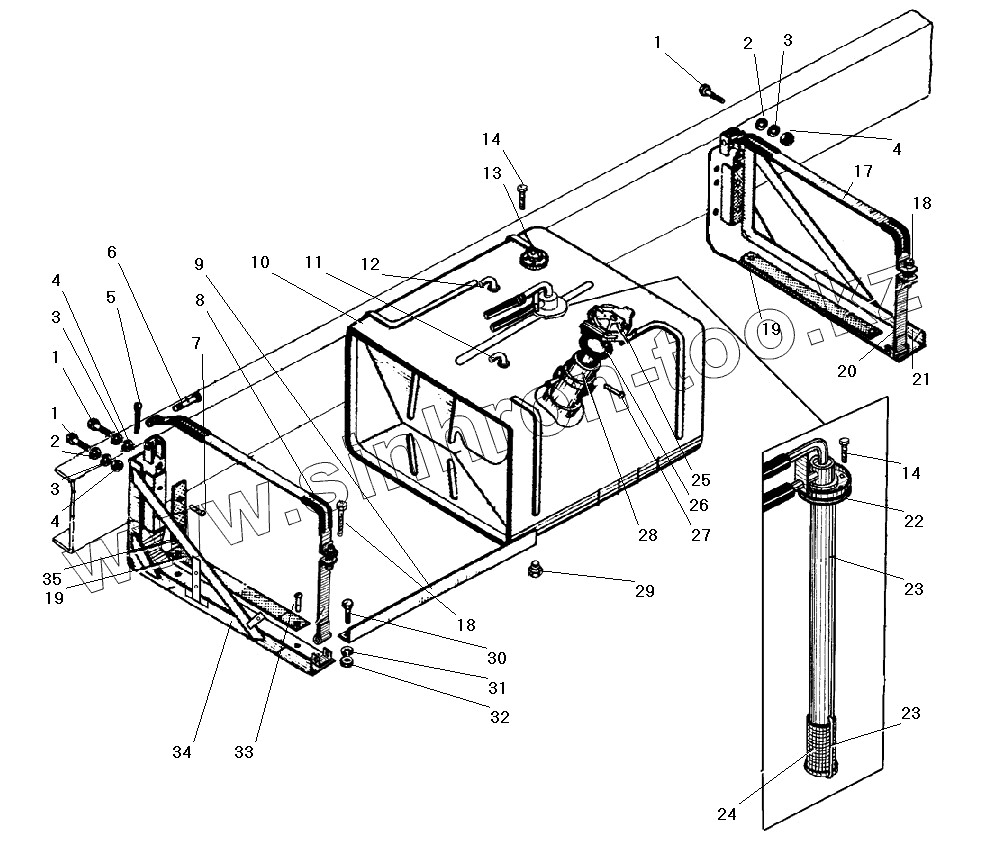

Каталог запасных частей к технике: УралАЗ УРАЛ-43206-41. Основной топливный бак
/37.gif)
1
1
1
2
2
3
3
3
4
4
4
5
6
7
8
9
10
11
12
13
14
14
17
18
18
19
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 332560-П29 | Болт М14х45 | |
| 2 | 336044-П29 | Шайба | |
| 3 | 252138-П2 | Шайба 14 пружинная | |
| 4 | 250558-П29 | Гайка М14-6Н | |
| 5 | 258038-П29 | Шплинт 3,2х16 | |
| 6 | 260067-П52 | Палец 10х55 | |
| 7 | 255804 | Заклепка 6х12 | |
| 8 | 4320-1101120 | Прокладка хомута | |
| 9 | 375-1101108 | Угольник кронштейнов | |
| 10 | 44202-1101010-10 | Бак топливный в сборе | |
| 11 | 3339843 | Угольник | |
| 12 | 339115-П29 | Угольник М14х1,5 К1/4" | |
| 13 | 5202.3827010 | Датчик указателя уровня топлива | |
| 14 | Н-11302-П29 | Болт М5-6gх13 | |
| 17 | 4322-1101173 | Лента хомута с втулкой | |
| 18 | 200820-П29 | Болт М14-6gх75 | |
| 19 | 375Д-1101107 | Прокладка кронштейна | |
| 20 | 4322-1101174 | Лента хомута с гайкой | |
| 21 | 4320Я3-1101099 | Кронштейн задний в сборе | |
| 22 | 375-3806748 | Прокладка датчика уплотнительная | |
| 23 | 432001-1104012-10 | Трубка приемная в сборе | |
| 23 | 432001-1104057-01 | Фиксатор топливозаборника | |
| 24 | 432001-1104003 | Фильтр приемной трубки | |
| 25 | 375-1103011-10 | Пробка в сборе | |
| 26 | 4320Х-1103075 | Прокладка | |
| 27 | 255085-П29 | Заклепка 4х40 | |
| 28 | 432001-1101154 | Стакан с фильтром в сборе | |
| 29 | 432001-1101018 | Пробка сливного крана | |
| 30 | 331472-П29 | Болт М10х25 | |
| 31 | 252136-П2 | Шайба 10 пружинная | |
| 32 | 250512-П29 | Гайка М10 | |
| 33 | 255806 | Заклепка 6х14 | |
| 34 | 5557Я-1101100 | Кронштейн передний в сборе | |
| 35 | 375Д-1101121 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
