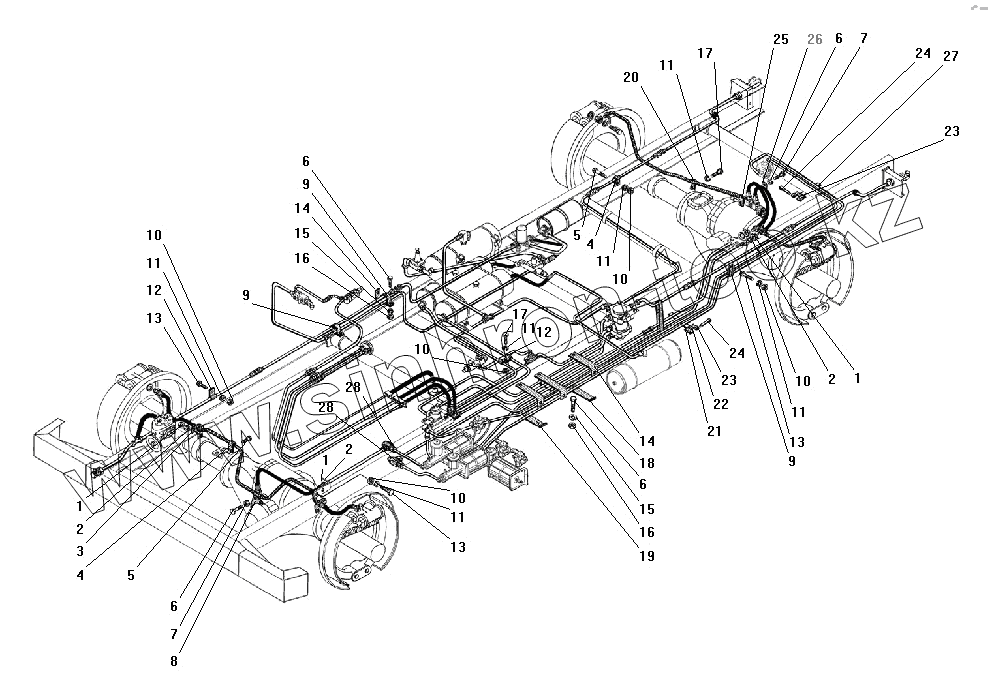

Каталог запасных частей к технике: УралАЗ УРАЛ-43206-41. Крепление трубопроводов и шлангов

Тип техники

Марка

Модель

Схема

1

1

1

2

2

2

3

4

4

5

5

6

6

6

6

7

7

8

9

9

9

10

10

10

10

10

11

11

11

11

11

11

12

12

13

13

13

14

14

15

15

16

16

17

17

18

19

20

21

22

23

23

24

24

25

26

27

28

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	250636-П29		Гайка М16х1,5-6Н
2	252159-П2		Шайба 16Л
3	375-3506219		Кронштейн крепления шланга
4	339178-П29		Хомут 9
5	201495-П29		Болт М10-6gх20
6	201457-П29		Болт М8-6gх22
7	252155-П2		Шайба 8 пружинная
8	5323-3506094		Кронштейн
9	339696-П29		Хомут
10	250512-П29		Гайка М10
11	252136-П2		Шайба 10 пружинная
12	339097-П29		Хомут 14
13	201498-П29		Болт М10-6gх28
14	5323-3506154		Кронштейн
15	252135-П2		Шайба 8 пружинная
16	250510-П29		Гайка М8-6Н
17	201493-П29		Болт М10-6gх16
18	5323-3506133		Скоба
19	5323-3506134		Скоба
20	Н-2927-П29		Скоба
21	4320-3724338		Прокладка
22	339345-П29		Лента стяжная
23	45 9871 1591		Пряжка хомута
24	297575-П29		Шплинт 6х22
25	339392-П29		Хомут 9
26	4320-3506094-10		Кронштейн
27	45 9871 1562		Лента стяжная
28	250563-П29		Гайка М18х1,5-6Н

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
