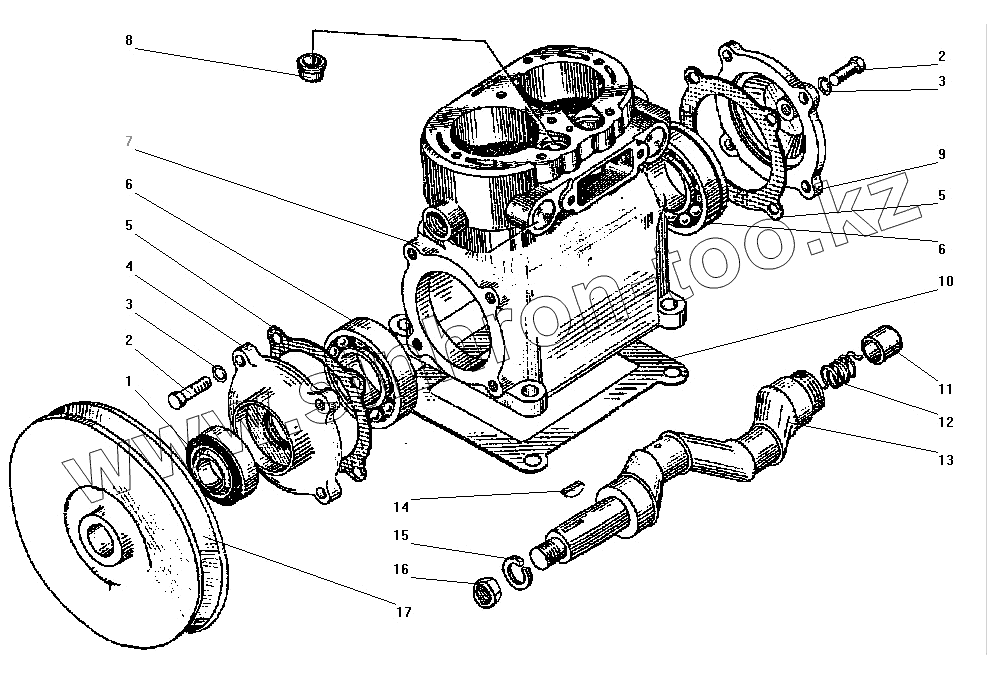

Каталог запасных частей к технике: УралАЗ УРАЛ-43206-41. Блок-картер компрессора

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

5

6

6

7

8

9

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	120-3509070-А2		Манжета
2	201458-П29		Болт М8-6gх25
3	252135-П2		Шайба 8 пружинная
4	130-3509060-А		Крышка передняя
5	120-3509063		Прокладка передней и задней крышек картера компрессора
6	207		Подшипник шариковый радиальный однорядный
7	130-3509024-11		Блок-картер
8	130-3509069		Седло впускного клапана
9	130-3509090-Б		Крышка задняя
10	130-3509103-Б		Прокладка нижней крышки
11	120-3509094-01		Уплотнитель
12	120-3509093		Пружина уплотнителя
13	130-3509110-22		Вал коленчатый
14	418251		Шпонка
15	252160-П2		Шайба 18Л
16	250638-П29		Гайка М18х1,5-6Н
17	4320Я-3509130-01		Шкив компрессора

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
