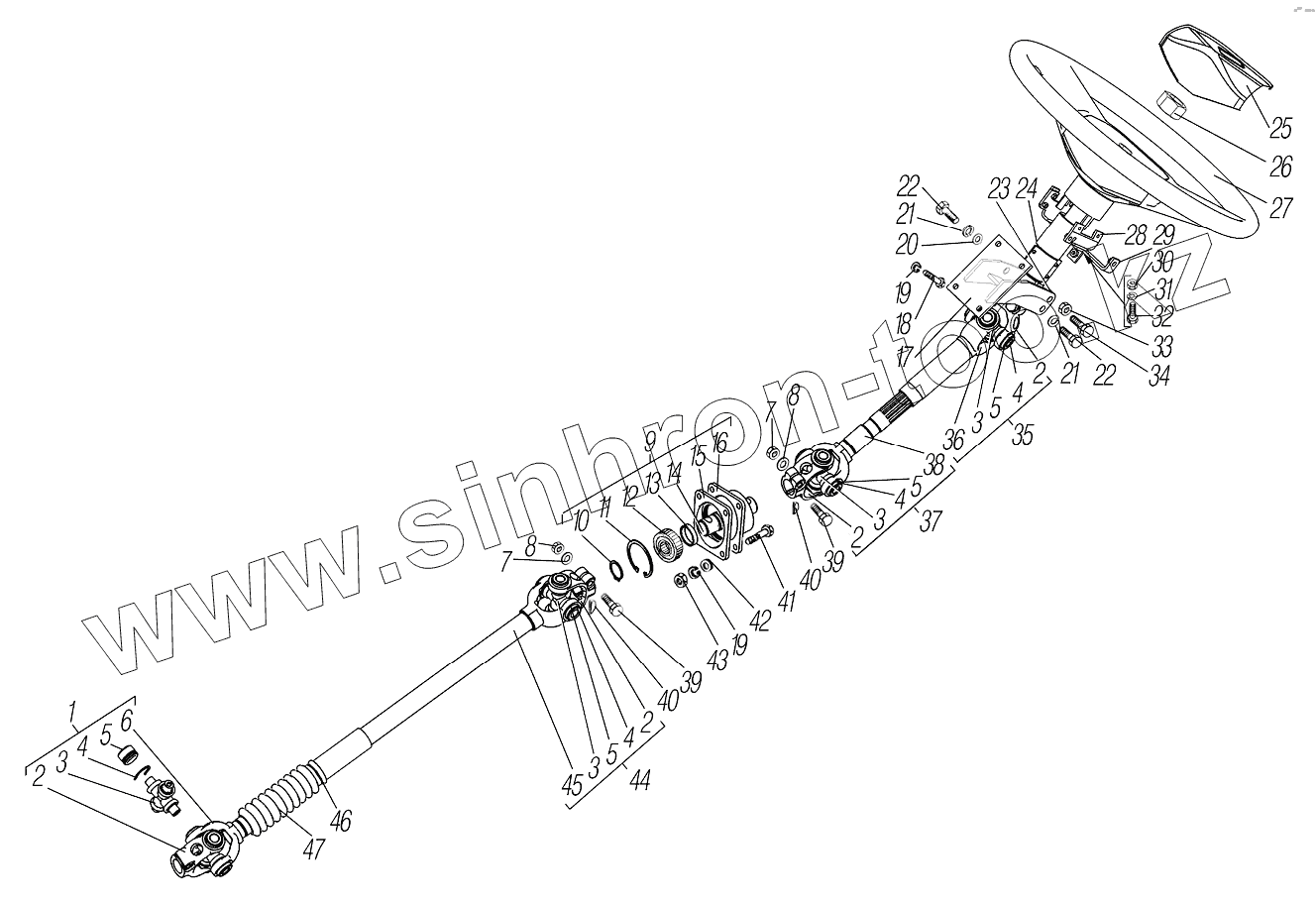

Каталог запасных частей к технике: УралАЗ УРАЛ-43204-1111-70. Колесо и вал рулевого управления
1
2
2
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5557Я-3402035-10 | Шарнир вала рулевого управления | |
| 2 | 4322-3402117-10 | Вилка карданного шарнира | |
| 3 | 412-2201026-02 | Крестовина с сальниками | |
| 4 | 400-2201043 | Кольцо стопорное | |
| 5 | 412-2201033-04 | Подшипник роликовый игольчатый | |
| 6 | 5557Я-3402053 | Вилка скользящая | |
| 7 | 252156-П2 | Шайба 10 пружинная | |
| 8 | 250513-П29 | Гайка М10х1-6Н | |
| 9 | 5557Я-3403103 | Опора промежуточная в сборе | |
| 10 | 5557Я-3403111 | Кольцо | |
| 11 | 5557Я-3403108 | Кольцо стопорное | |
| 12 | 180206 | Подшипник | |
| 13 | 5557Я-3403105 | Втулка распорная | |
| 14 | 5557Я-3403107 | Вал промежуточной опоры | |
| 15 | 5557Я-3403109 | Прокладка | |
| 16 | 5557Я-3403104 | Корпус промежуточной опоры | |
| 17 | 4320Х-3403007 | Кронштейн корпуса | |
| 18 | 201460-П29 | Болт М8-6gх30 | |
| 19 | 252135-П2 | Шайба 8 пружинная | |
| 20 | 252006-П29 | Шайба 10 | |
| 21 | 252136-П2 | Шайба 10 пружинная | |
| 22 | 201495-П29 | Болт М10-6gх20 | |
| 23 | 4320Ф-3402280 | Опора рулевой колонки | |
| 24 | 4320Ф-3402240 | Колонка рулевого управления | |
| 25 | ИК-003-20.000 | Крышка | |
| 26 | 250659-П29 | Гайка М22х1,5-6Н | |
| 27 | ИК5-019-00.000 | Колесо рулевое | |
| 28 | 5323РХ-3402290 | Кронштейн | |
| 29 | 5323РХ-3402296 | Кронштейн | |
| 30 | 250508-П29 | Гайка М6-6Н | |
| 31 | 252134-П2 | Шайба 6 пружинная | |
| 32 | 201421-П29 | Болт М6х22 | |
| 33 | 250517-П29 | Гайка М10х1,25 | |
| 34 | 4320Х-3402281 | Болт | |
| 35 | 4320П2-3402074 | Вилка скользящая с шарниром | |
| 36 | 4320П-3402048 | Вилка скользящая кардана | |
| 37 | 5557Я-3402035-10 | Шарнир вала рулевого управления | |
| 38 | 5557ЯХ-3402035 | Шарнир вала рулевого управления | |
| 39 | 331557 | Болт М10х1 | |
| 40 | 260415-П | Шпонка | |
| 41 | 201459-П29 | Болт М8-6gх28 | |
| 42 | 252005-П29 | Шайба 8 | |
| 43 | 250510-П29 | Гайка М8-6Н | |
| 44 | 4320Ф-3402109-10 | Втулка шлицевая с шарниром | |
| 45 | 4320Ф-3401118-10 | Вилка карданного вала рулевого управления | |
| 46 | 25314 | Хомут кабельный | |
| 47 | 4322-3402052 | Муфта защитная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
