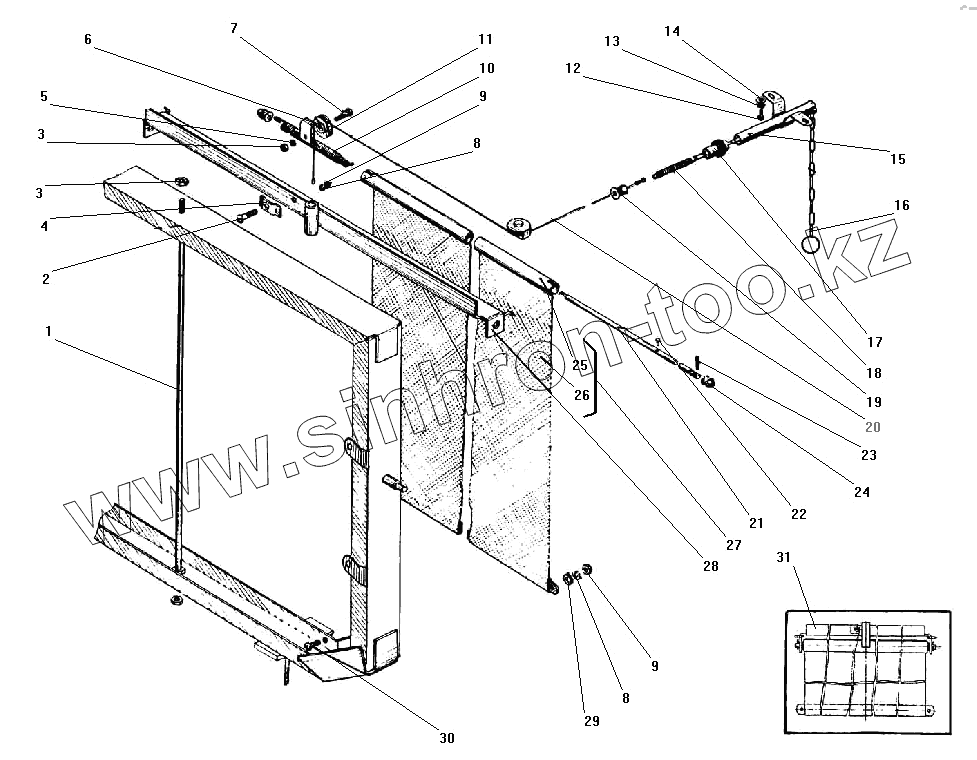

Каталог запасных частей к технике: УралАЗ УРАЛ-43203-10. Штора радиатора
/42.gif)
1
2
3
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4322-1310410 | Шток шторы | |
| 2 | 220082-П29 | Винт М5-6gх20 | |
| 3 | 250510-П29 | Гайка М8-6Н | |
| 4 | 375-1310343 | Зажим троса | |
| 5 | 252135-П2 | Шайба 8 пружинная | |
| 6 | 375-1310291 | Ролик привода шторы | |
| 7 | 375-1310290 | Ось ролика привода шторы | |
| 8 | 252133-П2 | Шайба 5Т | |
| 9 | 250464-П29 | Гайка М5-6Н | |
| 10 | 375-1310276 | Пружина валика шторы | |
| 11 | 375-1310357 | Ограничитель троса привода шторы | |
| 12 | 201418-П29 | Болт М6-6gх16 | |
| 13 | 252134-П2 | Шайба 6 пружинная | |
| 14 | 252004-П29 | Шайба 6 | |
| 15 | 375-1310375 | Трубка направляющая привода шторы в сборе | |
| 16 | 375-1310385-01 | Цепь привода шторы в сборе | |
| 17 | Н-2010 | Втулка | |
| 18 | 375-1310389 | Компенсатор привода шторы | |
| 19 | 375-1310403-01 | Уплотнитель привода шторы в сборе | |
| 20 | 4320Я-1310206 | Трос тяги в сборе | |
| 21 | 4322-1310271 | Ось | |
| 22 | 252542-П29 | Заклепка 3х12 | |
| 23 | 258024-П29 | Шплинт 2,5х16 | |
| 24 | 375-1310298 | Подшипник валика шторы | |
| 25 | 4322-1310254 | Валик шторы в сборе | |
| 26 | 375-1310265 | Полотно шторы радиатора в сборе | |
| 27 | 4322-1310285 | Валик шторы с полотном в сборе | |
| 28 | 4322-1310287 | Кронштейн валика шторы в сборе | |
| 29 | 252036-П29 | Шайба 5 | |
| 30 | 220078-П29 | Винт М5-6gх12 | |
| 31 | 4322-1310252 | Штора радиатора в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
