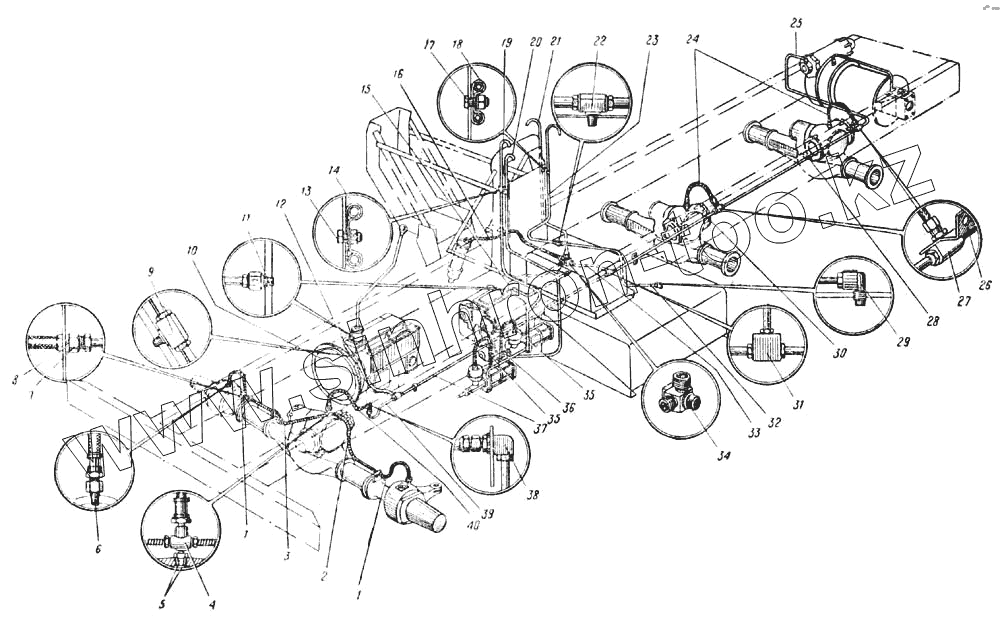

Схема системы герметизации (Рис. 129)
Лебедка с редуктором в сборе и управление лебедкой (Рис. 130)
Редуктор лебедки (Рис. 131)
Тросоукладчик лебедки (Рис. 132)
Привод лебедки (Рис. 133)
Эскиз доработки кронштейна: А - два отверстия М10х1,5 (Рис. 134)
Блок лебедки (Рис. 135)
Инструмент (Рис. 123)
Крепление инструментального ящика и дополнительного топливного бака седельного тягача Урал-375С (Рис. 163)
Крепление инструментального ящика и дополнительного топливного бака на основании держателя запасного колеса седельного тягача Урал-377С (Рис. 164)
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
Позиция на иллюстрации
Заводской номер детали
Название детали
250634-П29
250634-П29
Гайка М14х1,5
250512-П29
250512-П29
Гайка М10
252135-П9
252135-П9
Шайба пружинная 8
252158-П9
252158-П9
Шайба пружинная 14
252136-П9
252136-П9
Шайба пружинная 10
339392-П29
339392-П29
Хомут 9
339178-П29
339178-П29
Хомут 9
375С-4245065
375С-4245065
Трубка топливных баков выводная в сборе
375-4245072
375-4245072
Трубка с пробкой в сборе
Н-2927-7
Н-2927-7
Скоба
339203-П29
339203-П29
Скоба крепления трубопровода
250510-П29
250510-П29
Гайка М8-6Н
339168-П29
339168-П29
Хомут
1
375-3506045-А
Шланг гибкий в сборе
2
375-4245020-01
Трубка переднего моста левая в сборе
3
375-4245025
Трубка переднего моста правая в сборе
4
339151-П29
Тройник К1/8"-М12х1
5
375-4245072
Трубка с пробкой в сборе
6
339202-П29
Штуцер К1/8"-М12х1,25
7
250636-П29
Гайка М16х1,5-6Н
8
252159-П9
Шайба пружинная 16
9
339206-П29
Тройник К1/8"-М14х1,5
10
375-4245041-Б
Трубка к картеру сцепления в сборе
11
339263-П29
Штуцер К1/8"-М14х1,5
12
375-4245060-Б
Трубка к коробке передач в сборе
13
201497-П29
Болт М10-6gх25
14
339168-П29
Хомут
15
375-4245022-10
Трубка от переходника к раздаточной коробке в сборе
16
375-4245067
Шланг гибкий гидроподъемника в сборе
17
201495-П29
Болт М10-6gх20
18
339392-П29
Хомут 9
19
375-4245057
Трубка выводная пневмоусилителей в сборе
20
375-4245045
Трубка тормозного крана в сборе
21
375-4245047
Трубка мостов выводная вторая в сборе
22
339146-П29
Тройник М14х1,5
23
375-4245065-Б
Трубка топливных баков выводная в сборе
24
375-4245070
Шланг гибкий в сборе
25
375-4245035-01
Трубка от тройника к лебедке в сборе
26
375-4245039
Кронштейн
27
339144-П29
Тройник М14-М14х1,5
28
375-4245018
Трубка к заднему мосту в сборе
29
339115-П29
Угольник М14х1,5 К1/4"
30
375-4245014
Трубка к среднему мосту в сборе
31
339148-П29
Тройник М14х1,5
32
375-4245063
Трубка к дополнительному топливному баку в сборе
33
375-4245037
Трубка мостов выводная первая в сборе
34
339275-П29
Переходник М16х1,5-М14х1,5
35
375-3407622
Шланг дренажный
36
375-4245055-10
Трубка от первого пневмоусилителя ко второму в сборе
37
375-4245012-10
Трубка к переднему мосту вторая в сборе
38
339145-П29
Угольник М14-М14х1,5
39
375-4245015-В
Трубка к переднему мосту первая в сборе
40
375-4245070
Шланг гибкий в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Дополнительная информация
×
Название:
Номер:
Примечание:
