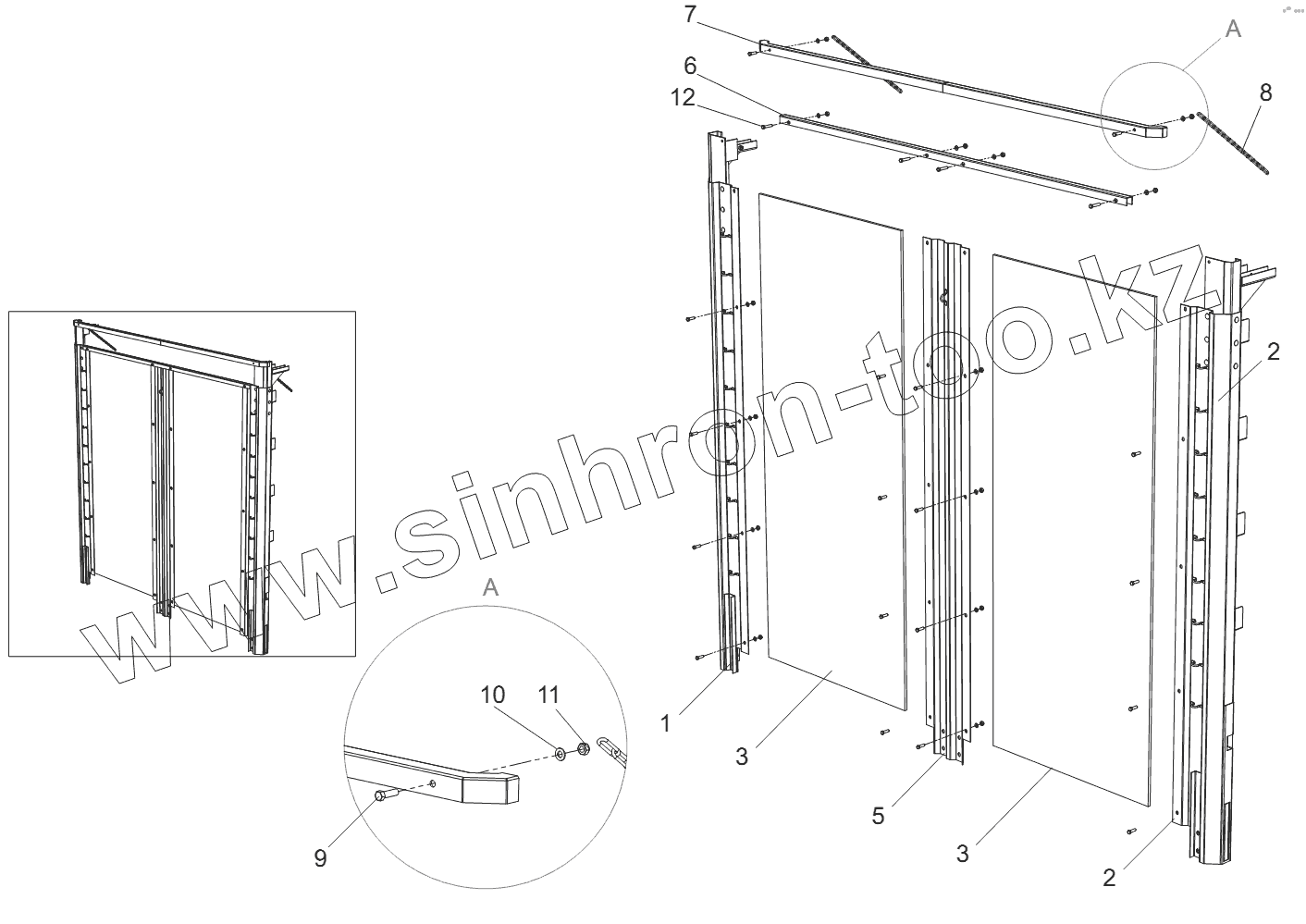

Каталог запасных частей к технике: Тонар-9746. Передний щит 97461-5302710
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
BAW
DAF
DongFeng
FAW
Foton
HOWO
Hyundai
IVECO
JAC Motors
LGMG
MAN
Shaanxi
SITRAK
Studebaker
Tata
Volvo
Автокомпонент Плюс
БелАЗ
Брянский Арсенал
ГАЗ
ЗИЛ
КАЗ
Камский автозавод
КрАЗ
Мадара
МАЗ
МЗКТ
МоАЗ
Нефтекамский автозавод
Ставропольский Завод АвтоПрицепов
ТАТРА
Тонар
УралАЗ
ЧМЗАП
Модель
Не выбрано
ПТ4-30 (2013)
Тонар-4525 (2013)
Тонар-6428 (до 01.2013)
Тонар-9523 (2010)
Тонар-9523 (вариант) (до 01.2013)
Тонар-9523 (вариант) (с 01.2013)
Тонар-952302 (c 11.2014)
Тонар-95231 (2010)
Тонар-95234 (2012)
Тонар-95234 (2013)
Тонар-95235 (2013)
Тонар-9746 (2012)
Тонар-97461 (2010)
Тонар-97461 (2013)
Тонар-97461 (с 01.2013)
Тонар-97461 (с 01.2013)
Схема
>
Не выбрано
Общий вид полуприцепа модели 97461-000040-20
Ось с рессорами 9746-2410009
Ось с тормозами 9042-2410011
Балка оси 9042-2410050-10
Механизм подъема оси
Барабан со ступицей в сборе
Колодка с накладками
Схема каркаса тента для 97461-0000040-20, L=13,6м.
Борт 97461-5400500
Комплект сдвижной крыши TSE, 13,6м
Установка проёма с дверями 97461-6300100-91
Дверь левая 97461-6301300-11
Дверь правая 97461-6301300-10
Передний щит 97461-5302710
Установка запасного колеса 9746-3105500
Колесо в сборе 9746-3107010
Боковое защитное устройство моделей 97461, 9746
Установка крыльев на модели 97461, 97461Н, 974611
Общий вид полуприцепа модели 97461Д-000040-20
Схема каркаса тента для 97461Д-0000040-20, L=16,3m
Борт 97461Д-5400500
Комплект сдвижной крыши TSE, 16,3m
Боковое защитное устройство модели 97461Д
Общий вид полуприцепа модели 97461-0000020-60
Каркас модели 97461-0000020-60
Передний щит 97461-5304000
Борт 97461-5400160-10
Борт задний 97461-5400190
Стойка 97461-6003280
Общий вид полуприцепа модели 97461Д-0000070
Каркас модели 97461Д-0000070
Общий вид полуприцепа модели 97461К-0000020
Каркас модели 97461К-0000020
Борт 97461К-5400160
Боковое защитное устройство модели 97461К
Общий вид полуприцепа модели 97462-0000010
Ось с рессорами 974623-2410009-10
Установка деталей стопоров контейнера на модель 97462-0000010
Установка запасного колеса 97462-3105500
Колесо в сборе 97462-3107010
Боковое защитное устройстводля модели 97462-0000010
Установка крыльев 9523-3102000
Крыло переднее 9523-3102010
Крыло заднее 9523-3102010-10
Общий вид полуприцепа модели 974623-0000020
Установка деталей стопоров контейнера на модель 974623-0000020, вид А
Установка деталей стопоров контейнера на модель 974623-0000020, вид Б
Установка деталей стопоров контейнера на модель 974623-0000020, вид В
Боковое защитное устройство модели 974623
Общий вид полуприцепа модели 974625-0000010
Установка деталей стопоров контейнера на модель 974625-0000010
Боковое защитное устройство модели 974625
Установка крыльев 974625-3101000
1
2
2
3
3
5
6
7
8
9
10
11
12
Позиция на иллюстрации
Заводской номер детали
Название детали
1
97461-5302600
Стойка правая
2
97461-5302600-01
Стойка левая
3
97461-5301421
Лист
5
97461-5301490
Стойка средняя
6
97461-5301412
Швеллер
7
97461-5301420
Балка верхняя
8
97461-5302715
Цепь
9
1282001035
Болт М10х30
10
1286010010
Шайба 10
11
1283000110
Гайка М10 самостопорящаяся
12
1282001050
Болт М12x80
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
