Каталог запасных частей к технике: Тонар-9746. Комплект сдвижной крыши TSE, 13,6м
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15

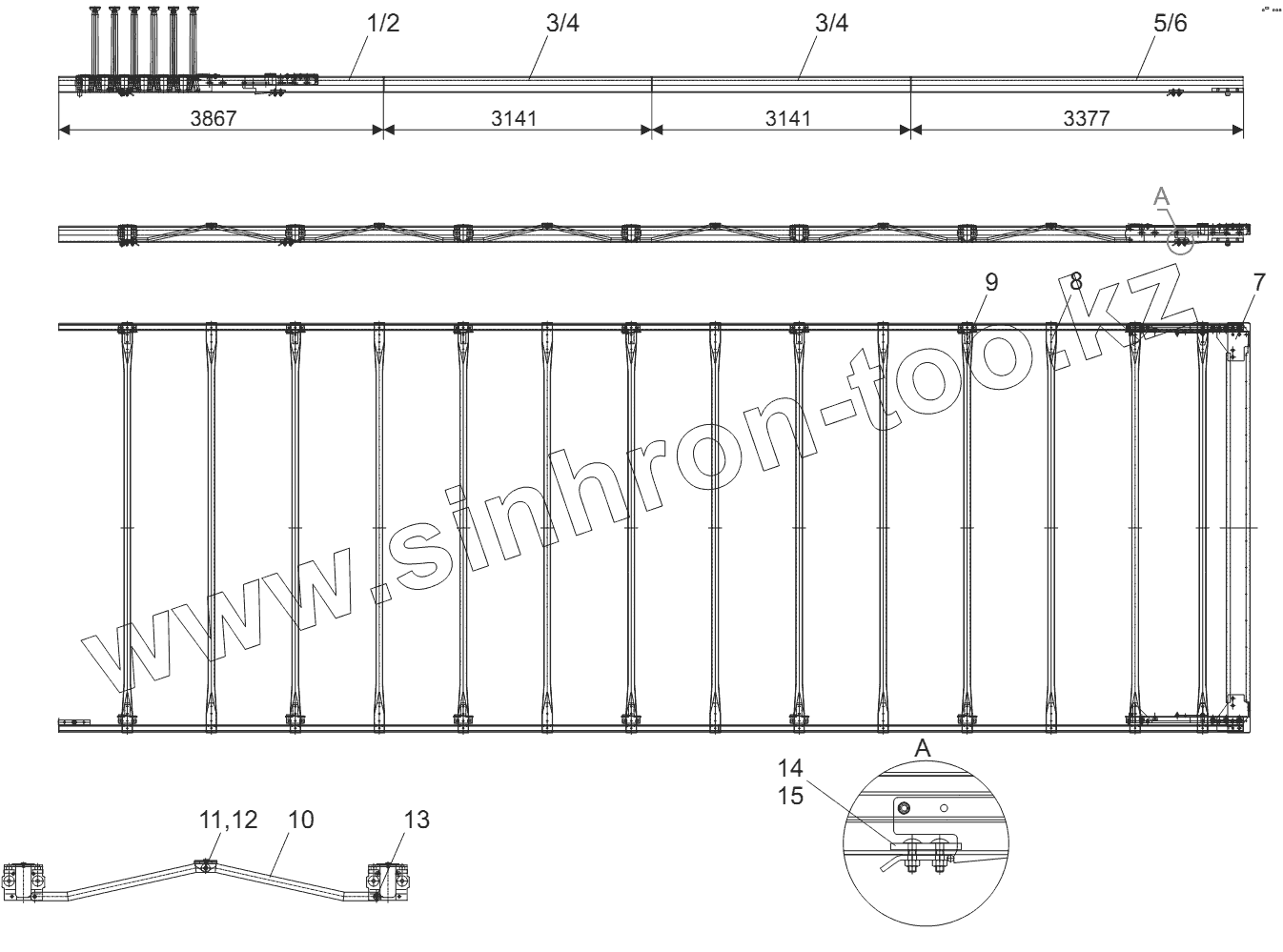

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 203-51.210 | Передний продольный профиль левый 3867мм | |
| 2 | 203-51.220 | Передний продольный профиль правый 3867мм | |
| 3 | 203-51.430 | Средний продольный профиль левый 3141мм | |
| 4 | 203-51.440 | Средний продольный профиль правый 3141мм | |
| 5 | 203-51.460 | Задний продольный профиль правый 3377 мм | |
| 6 | 203-51.470 | Задний продольный профиль левый 3377мм | |
| 7 | 307-51.500 | Задняя каретка | |
| 8 | 300-51.210 | Поперечина без роликов | |
| 9 | 300-51.110 | Поперечина с роликами | |
| 10 | 300-51.015 | Рычаг | |
| 11 | 300-51.020 | Стопорный палец | |
| 12 | 300-51.021 | Стопор | |
| 13 | 000-06.052 | Гайка М8 | |
| 14 | 300-51.690 | Фиксатор правый | |
| 15 | 300-51.680 | Фиксатор левый | |
| 16 | 300-51.102 | Профиль L-2675мм. | |
| 17 | 306-52.130 | Пластина с роликами | |
| 18 | 321-51.100 | Штанга | |
| 19 | 305-51.511 | Штапик |
