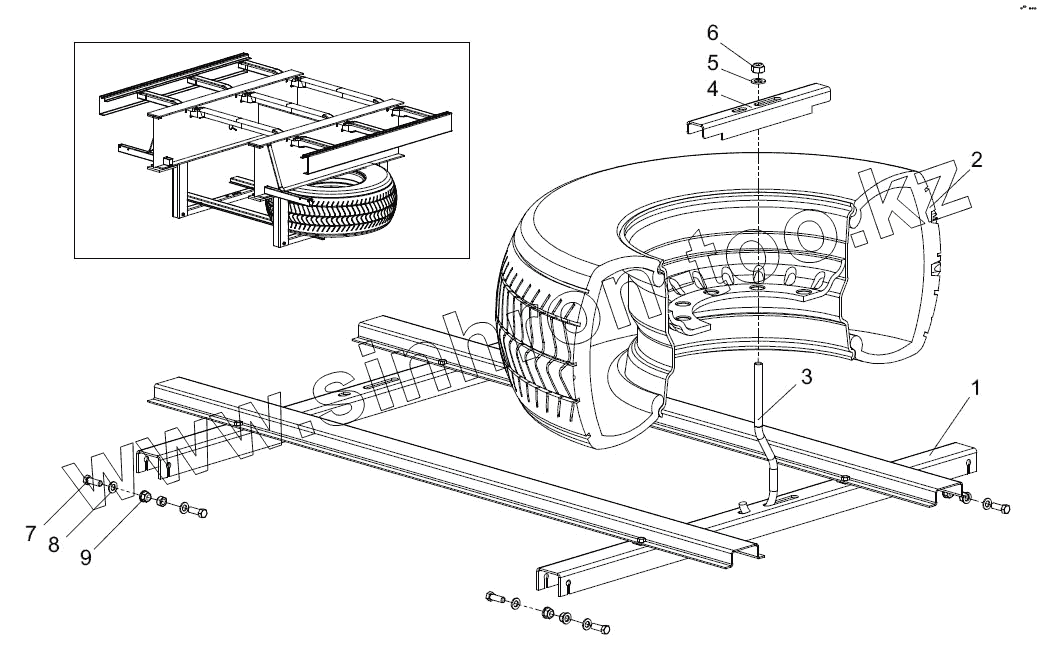

Каталог запасных частей к технике: Тонар-97461. Установка запасного колеса 9746-3105500
1
2
3
4
5
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9746-3105505 | Кронштейн в сборе | |
| 2 | 9746-3107010 | Колесо в сборе | |
| 3 | 9746-3105503 | Крюк | |
| 4 | 9746-3105524 | Швеллер | |
| 5 | 1286010016 | Шайба 16 | |
| 6 | 1283000116 | Гайка М16 самостопорящаяся | |
| 7 | 1282001235 | Болт М12х35 | |
| 8 | 1286010012 | Шайба 12 | |
| 9 | 1283000112 | Гайка М12 самостопорящаяся |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
