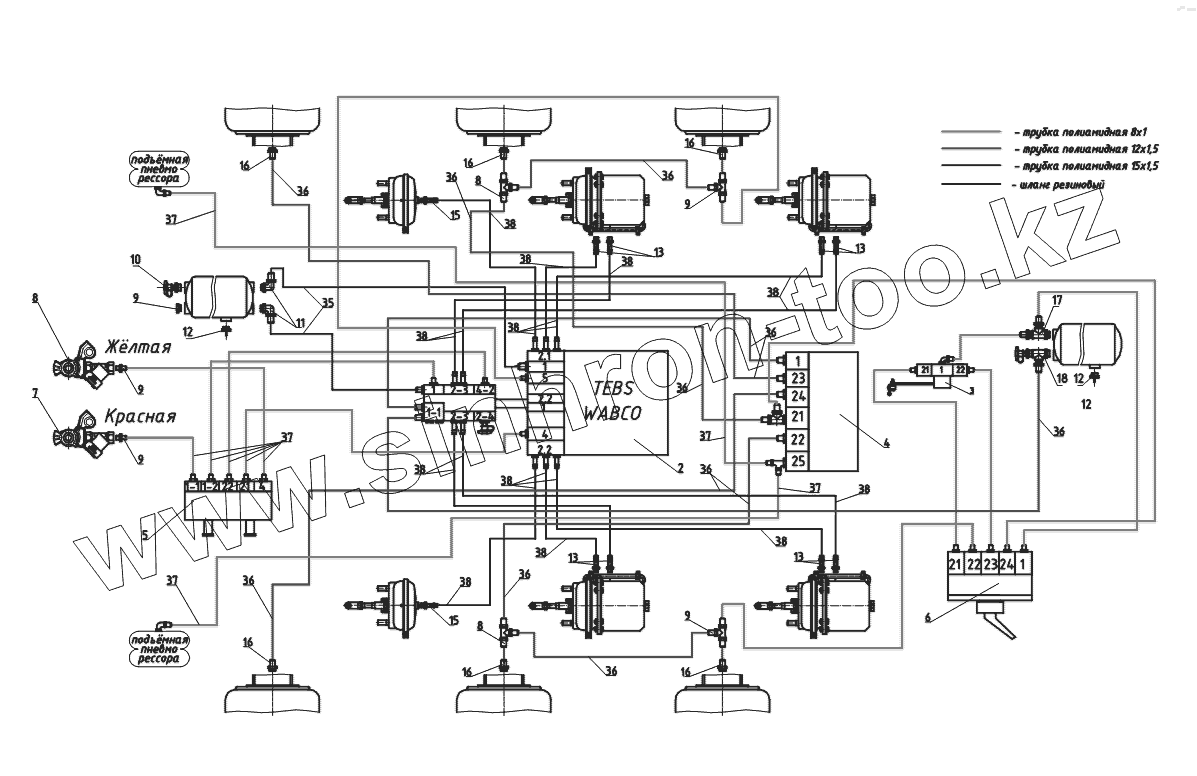

Каталог запасных частей к технике: Тонар-97461. Схема пневматическая с компонентами WABCO

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
6
7
8
8
8
9
9
9
9
9
10
11
12
12
12
13
13
13
13
15
15
16
16
16
16
16
16
17
18
35
36
36
36
36
36
36
36
36
36
36
37
37
37
37
37
38
38
38
38
38
38
38
38
38
38
38
38
Позиция на иллюстрации Заводской номер детали Название детали
2 1284000173 Блок EBS-2S/2M 480 102 063 0 Wabco
3 1284000392 Кран уровня пола 464 006 102 0
4 1284000272 Клапан управления подъёмной осью 463 084 100 0
5 4591191117 Клапана растормаживания полуприцепа 971 002 900 0
6 1284000191 Кран управления пневмоподвеской 463 032 220 0 с фитингами, WABCO
7 1284000108 Головка с фильтром красная
8 1284000107 Головка с фильтром желтая
9 1284000190 Фитинг М16х1,5 трубка 8x1 из блока EBS
10 1284000152 Клапан контрольного вывода
11 1284000167 Пробка М22х1,5 №26952212, SIRIT
12 1284000160 Клапан слива конденсата
13 1284000168 Фитинг-угольник 90 градусов
14 2332900001 Тройник 9540 12-12-8 CAMOZZI
15 1284000117 Фитинг ёлочка
16 1284000157 Фитинг прямой
17 1284000163 Фитинг-тройник
18 2332900006 Тройник с контрольным выводом
19 1284002256 Фитинг- тройник под трубку М12х1,5
20 4598700098 Хомут ABA 15-24 C7/W1
21 2312523013 Стяжка кабельная 5/011234
22 1284000181 Кабель питания EBS 449 173 120 0
23 1284000176 Кабель датчика АБС 449 723 030 0
25 1284000180 Кабель клапана подъемной оси 449 445 050 0
26 2247210011 Трубка полиамидная ф15х1,5
35 2247210012 Трубка полиамидная ф12х1,5
36 2247210008 Трубка полиамидная ф8х1
37 1284000120 Шланг 828 876 411 6 Wabco
38 2200080078 Кольцо защитное 9746-2801128
47 3491522007 Лента спиральная
48 3491522009 Лента спиральная
