Каталог запасных частей к технике: Тонар-97461. Передний щит 97461-5302570
1
2
3
4
4
4
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
8
8
9
10
11
12
13
14
15

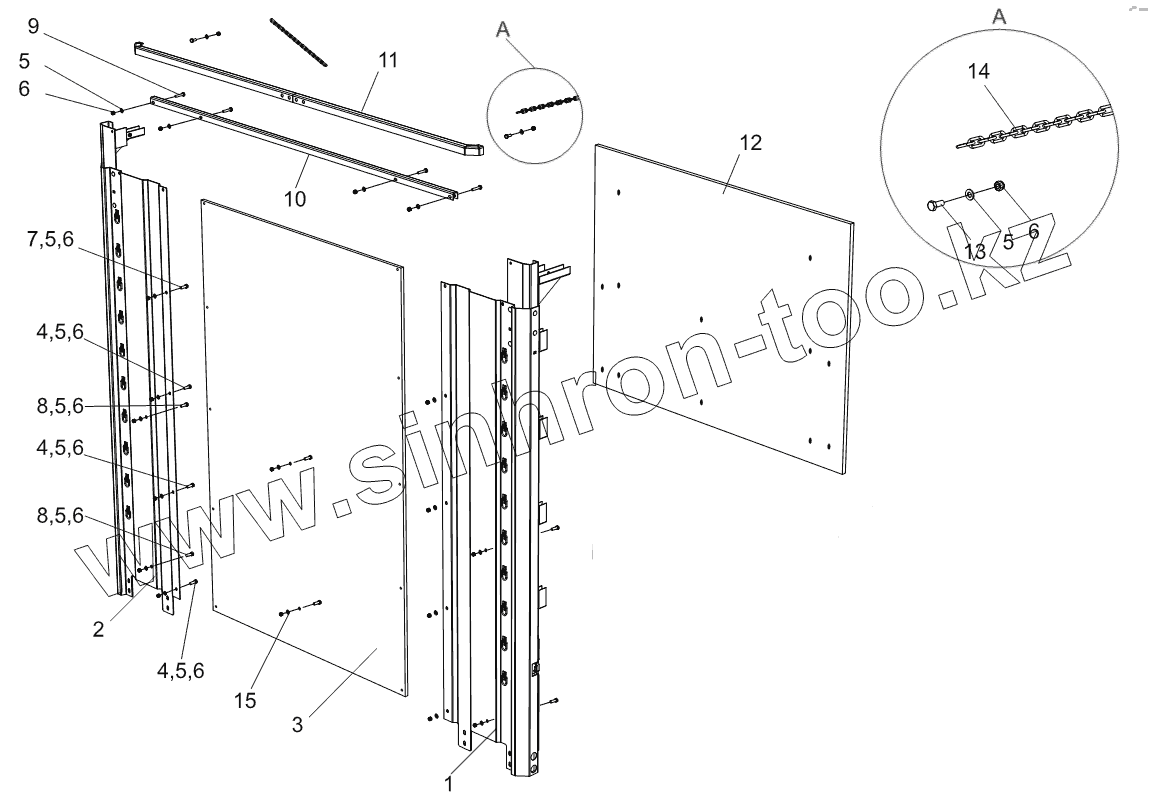

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 97461-5302990 | Стойка с удлинителем левая | |
| 2 | 97461-5302990-01 | Стойка с удлинителем правая | |
| 3 | 5512300118 | Фанера ламинированная 18мм | |
| 4 | 1282001066 | Болт мебельный | |
| 5 | 1286010010 | Шайба 10 | |
| 6 | 1283000110 | Гайка М10 самостопорящаяся | |
| 7 | 1282001041 | Болт | |
| 8 | 1282000001 | Болт мебельный | |
| 9 | 1282001050 | Болт М12x80 | |
| 10 | 97461-5302771 | Швеллер | |
| 11 | 97461-5301420 | Балка верхняя | |
| 12 | 5512300127 | Фанера ламинированная | |
| 13 | 1282001040 | Болт | |
| 14 | 97461-5302715 | Цепь | |
| 15 | 1286020110 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
