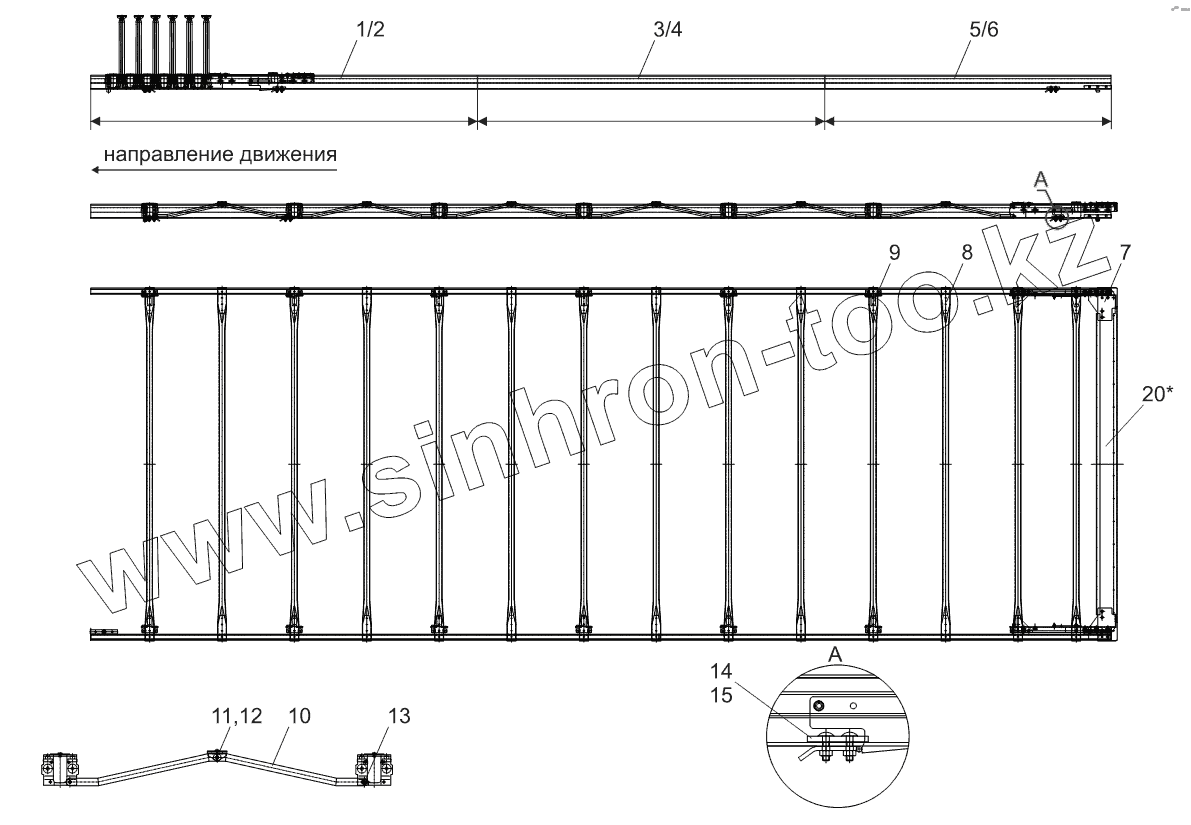

Каталог запасных частей к технике: Тонар-97461. Комплект сдвижной крыши
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 97461-6003830 | Передний продольный профиль левый | |
| 2 | 97461-6003830-01 | Передний продольный профиль правый | |
| 3 | 97461-6003840 | Средний продольный профиль левый | |
| 4 | 97461-6003840-01 | Средний продольный профиль правый | |
| 5 | 97461-6003850-01 | Задний продольный профиль правый | |
| 6 | 97461-6003850 | Задний продольный профиль левый | |
| 7 | 8390160045 | Каретка задняя в сборе | |
| 8 | 8390160310 | Поперечина без роликов | |
| 9 | 8390160136 | Поперечина с роликами | |
| 10 | 8390160231 | Рычаг | |
| 11 | 8390160042 | Стопорный палец | |
| 12 | 8390160048 | Стопор | |
| 13 | 1280362908 | Гайка М8 | |
| 14 | 5301350756 | Пластина фиксатора | |
| 15 | 5301353683 | Пластина | |
| 16 | 2512910034 | Профиль резиновый | |
| 17 | 2312520262 | Кронштейн с роликами | |
| 18 | 2312520259 | Штанга | |
| 19 | 8390160038 | Штапик | |
| 20 | 8390160133 | Балка задняя |
