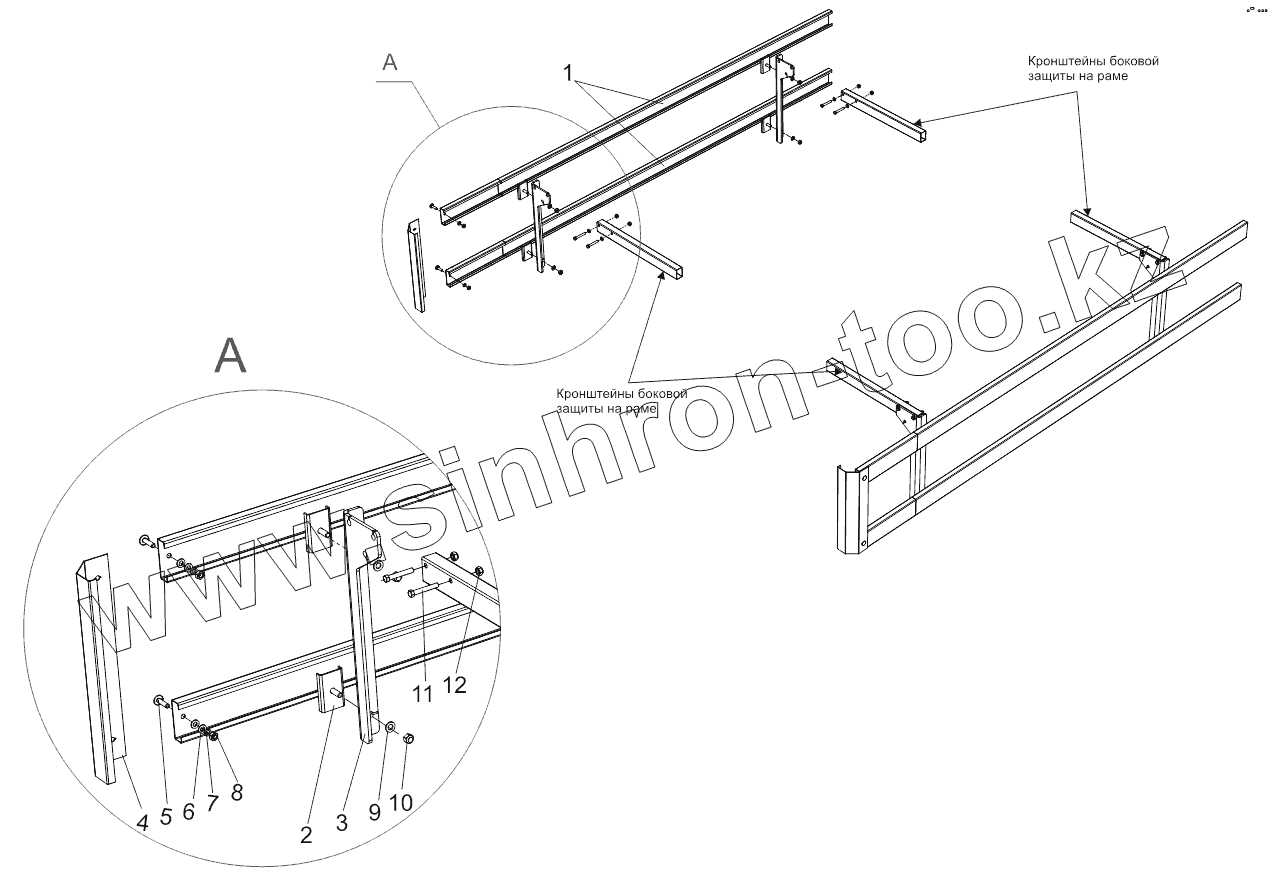

Каталог запасных частей к технике: Тонар-97461. Боковое защитное устройство моделей 97461, 9746
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9746-2820150-90 | Балка продольная | |
| 2 | 9746-2820040-90 | Прижим | |
| 3 | 9746-2820125-90/-91 | Кронштейн | |
| 4 | 9746-2820005-90 | Законцовка | |
| 5 | 1282000000 | Болт мебельный М10х40 | |
| 6 | 1286010010 | Шайба 10 | |
| 7 | 1286020010 | Шайба 10Т ГОСТ 6402-70 | |
| 8 | 1283000010 | Гайка М10 | |
| 9 | 1286010012 | Шайба 12 | |
| 10 | 1283000112 | Гайка М12 самостопорящаяся | |
| 11 | 1282001065 | Болт М10х65 | |
| 12 | 1283000110 | Гайка М10 самостопорящаяся |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
