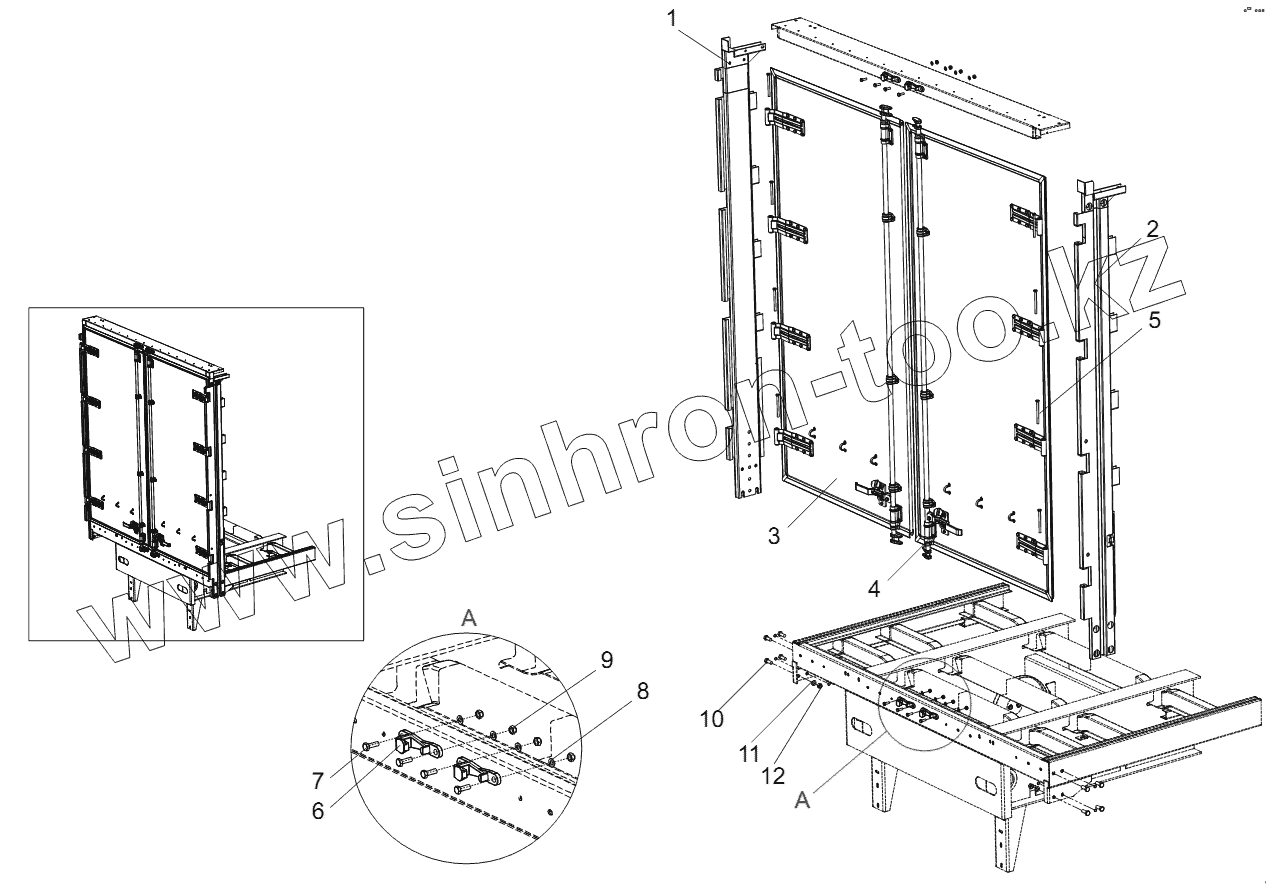

Каталог запасных частей к технике: Тонар-97461. Установка проёма с дверями 97461-6300200
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 97461-5601740-01 | Стойка задняя (левая) | |
| 2 | 97461-5601740 | Стойка задняя (правая) | |
| 3 | 97461-6301300-11 | Дверь левая | |
| 4 | 97461-6301300-10 | Дверь правая | |
| 5 | 1282000130 | Болт М10х130 | |
| 6 | 97461-6300009 | Ловушка с покрытием | |
| 7 | 1282001035 | Болт М10х30 | |
| 8 | 1286010010 | Шайба 10 | |
| 9 | 1283000110 | Гайка М10 самостопорящаяся | |
| 10 | 1282001640 | Болт М16 | |
| 11 | 1286010016 | Шайба 16 | |
| 12 | 1283000116 | Гайка М16 самостопорящаяся |
