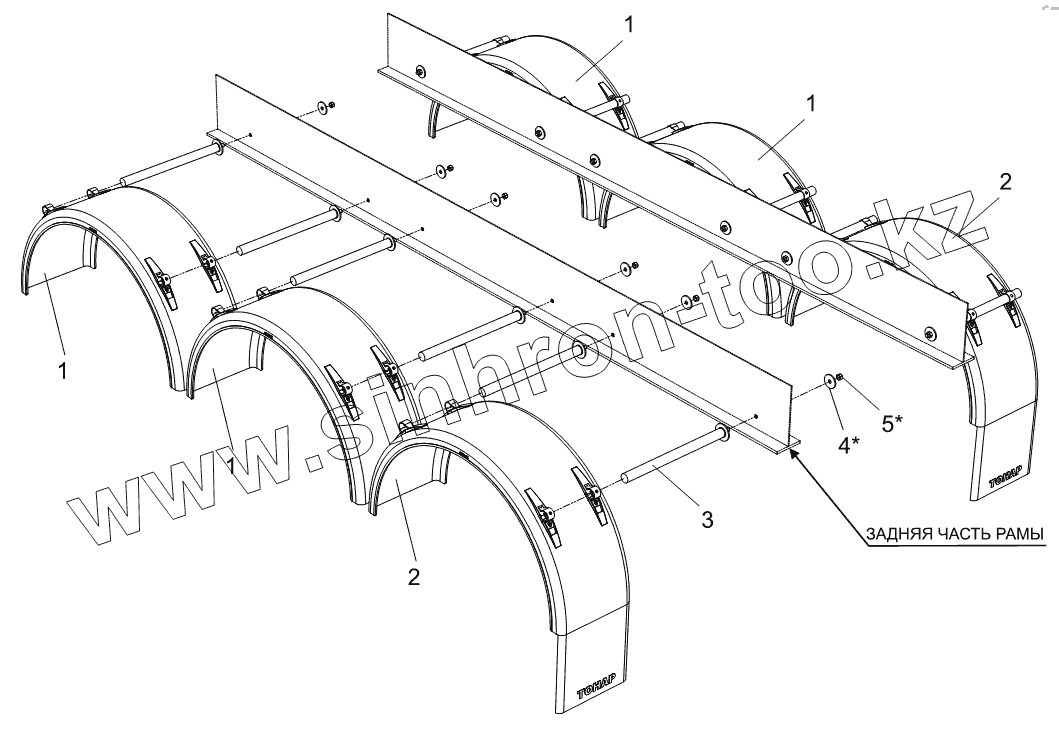

Каталог запасных частей к технике: Тонар-9523 (вариант). Установка крыльев 9523-3102000
1
1
1
1
2
2
3
4
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9523-3102010 | Крыло переднее PARLOK | |
| 2 | 9523-3102010-10 | Крыло заднее PARLOK | |
| 3 | 3751305022 | Держатель крыла L=570мм. | |
| 4 | 97462-2830104 | Шайба | |
| 5 | 4600000115 | Гайка М16 Самостопорящаяся |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
