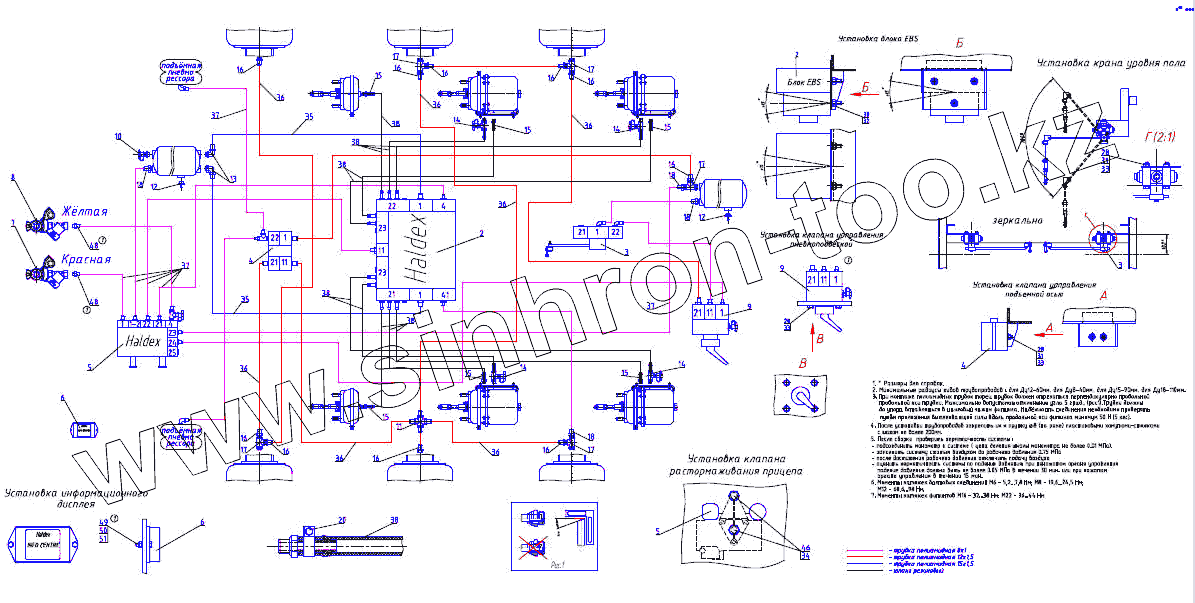

Каталог запасных частей к технике: Тонар-9523. Схема пневматическая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2
3
3
4
4
5
5
6
6
7
8
9
9
10
11
12
12
13
14
14
14
14
15
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
18
18
18
18
20
35
35
36
36
36
36
36
36
36
37
37
37
38
38
38
38
38
38
48
48
Позиция на иллюстрации Заводской номер детали Название детали
2 9746-3500420 Подсборка EBS HALDEX
3 9746-3500430 Подсборка крана уровня пола
4 9746-3500440 Подсборка клапана управления подъёмной осью
5 9746-3500450 Подсборка клапана растормаживания полуприцепа
6 1284000088 Дисплей информационный
7 1284000108 Головка с фильтром красная
8 1284000107 Головка с фильтром желтая
9 1284000085 Кран управления пневмоподвеской
10 1284000152 Клапан контрольного вывода
11 1284001119 Фитинг крестообразный трубка
12 1284000160 Клапан слива конденсата
13 1284000168 Фитинг-угольник 90 градусов
14 1284000118 Фитинг с контрольным выводом
15 1284000117 Фитинг ёлочка
16 1284000157 Фитинг прямой
17 1284000169 Фитинг корпус
18 1284000162 Фитинг прямой
20 1284000219 Хомут 17-19мм.
21 4598036175 Хомут-стяжка
22 4598033184 Хомут пластиковый
23 1284000284 Кабель блока EBS ISO 12mm.
25 1284000083 Кабель датчика ABS
26 1284000285 Кабель клапана COLAS
32 1284000286 Кабель клапана подъёма оси
35 2247210011 Трубка полиамидная ф15х1,5
36 2247210012 Трубка полиамидная ф12х1,5
37 2247210008 Трубка полиамидная ф8х1
38 1284000120 Шланг 828 876 411 6 Wabco
42 2200080078 Кольцо защитное 9746-2801128
48 1284000091 Фитинг прямой
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
