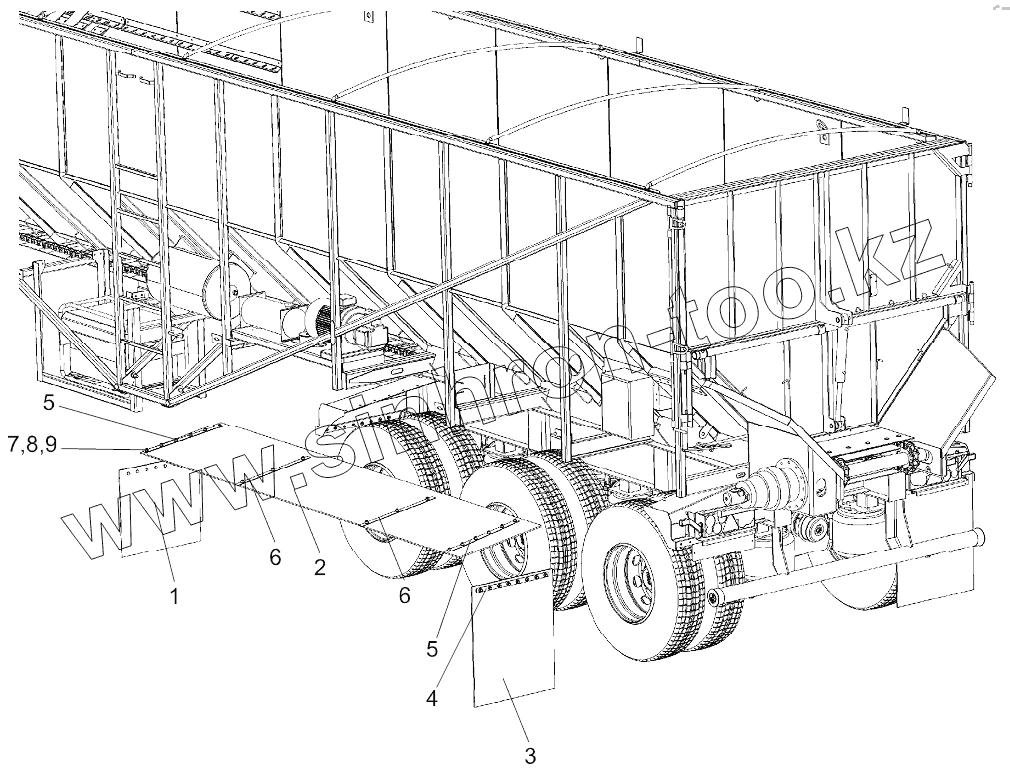

Каталог запасных частей к технике: Тонар-95235. Установка крыльев
1
2
3
4
5
5
6
6
7
8
9
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 974618-3105005 | Брызговик передний | |
| 2 | 95235-3102003 | Крыло | |
| 3 | 974618-3105004 | Брызговик задний | |
| 4 | 85795-3102005-02 | Пластина | |
| 5 | 95236-3102002 | Пластина | |
| 6 | 95237-3102002 | Пластина | |
| 7 | 1282001036 | Болт | |
| 8 | 1286010010 | Шайба 10 | |
| 9 | 1283000110 | Гайка М10 самостопорящаяся |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
