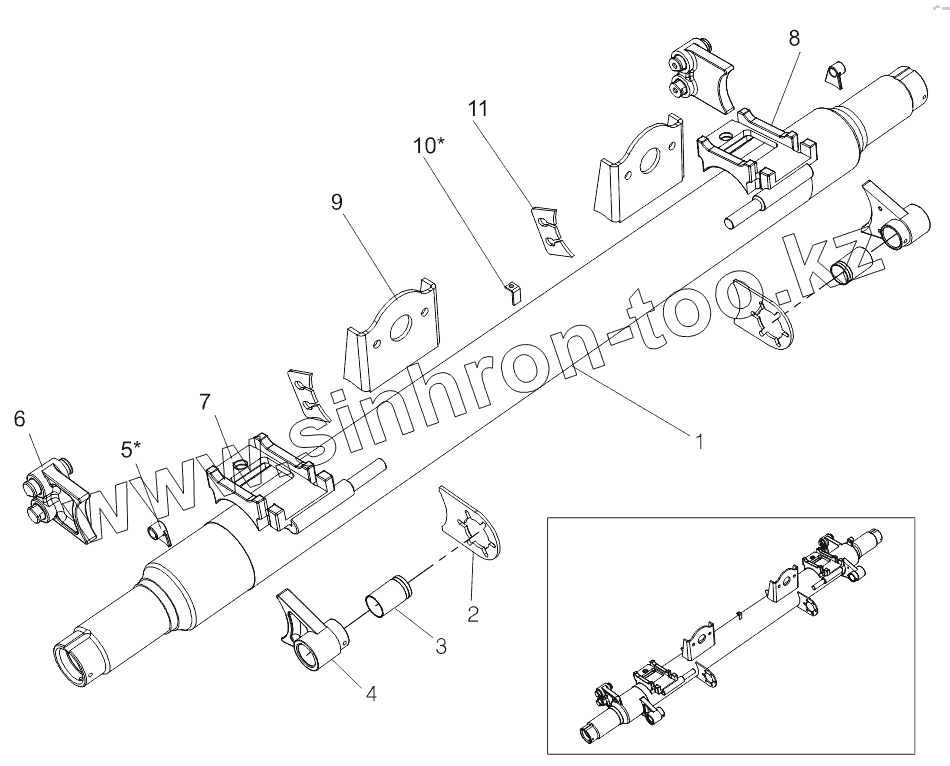

Каталог запасных частей к технике: Тонар-95235. Балка оси 95235-2410090-10
1
2
3
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9042-2410021-31 | Труба балки оси | |
| 2 | 9042-3502273-30 | Кронштейн опоры разжимного кулака | |
| 3 | 2200080055 | Втулка | |
| 4 | 2312520099 | Головка суппорта | |
| 5 | 4542054329 | Кронштейн датчика 9042-3538110 | |
| 6 | 9042-3502250-20 | Основание суппорта с осями | |
| 7 | 2312520189 | Подкладка рессоры 9042-2912412-11 | |
| 8 | 2312520188 | Подкладка рессоры 9042-2912412-10 | |
| 9 | 2257120045 | Кронштейн тормозной камеры 9042-3519012 | |
| 10 | 9746-2912482 | Уголок | |
| 11 | 9042-3502156 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
