Каталог запасных частей к технике: Тонар-95234. Заднее защитное устройство

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано ПТ4-30 (2013) Тонар-4525 (2013) Тонар-6428 (до 01.2013) Тонар-9523 (2010) Тонар-9523 (вариант) (до 01.2013) Тонар-9523 (вариант) (с 01.2013) Тонар-952302 (c 11.2014) Тонар-95231 (2010) Тонар-95234 (2012) Тонар-95234 (2013) Тонар-95235 (2013) Тонар-9746 (2012) Тонар-97461 (2010) Тонар-97461 (2013) Тонар-97461 (с 01.2013) Тонар-97461 (с 01.2013)

Схема > Не выбрано Общий вид Ось с рессорами Ось с тормозами Балка оси Механизм подъёма оси Барабан со ступицей в сборе Колодка с накладками Кузов в сборе Борт задний в сборе Тент ролуприцепа Рама полуприцепа Кронштейны крепления гидроцилиндра Кронштейн опоры кузова Гидроцилиндр Установка запасного колеса 9523-3105010 Колесо в сборе 9746-3107010 Установка крыльев Крыло переднее Крыло заднее Заднее защитное устройство Схема принципиальная Схема пневматическая Wabco Ось с тормозами (BPW), балка 140мм "ТОНАР" выпуска с 04.2007 г. по 06.2008г. Ось с рессорами (балка оси 140мм) "ТОНАР" выпуска с 04.2007 г. по 06.2008г. Механизм подъема оси "ТОНАР" выпуска с 04.2007 г. по 06.2008г. Ось с рессорами 9746-2410009 Ось с тормозами 9042-2410011 Балка оси 9042-2410050-10 Механизм подъема оси Барабан со ступицей в сборе (для передней и задней оси, без зубьев под датчик ABS) Колодка с накладками Ось с тормозами (180мм) "ТОНАР" выпуска с 10.2005 г. по 04.2007г. Ось с тормозами (200мм), балка 127 мм "ТОНАР" выпуска до 10.2005г. Ось с рессорами (балка оси 127мм) "ТОНАР" выпуска до 10.2005 г.

1

2

3

4

5

6

7

8

9

10

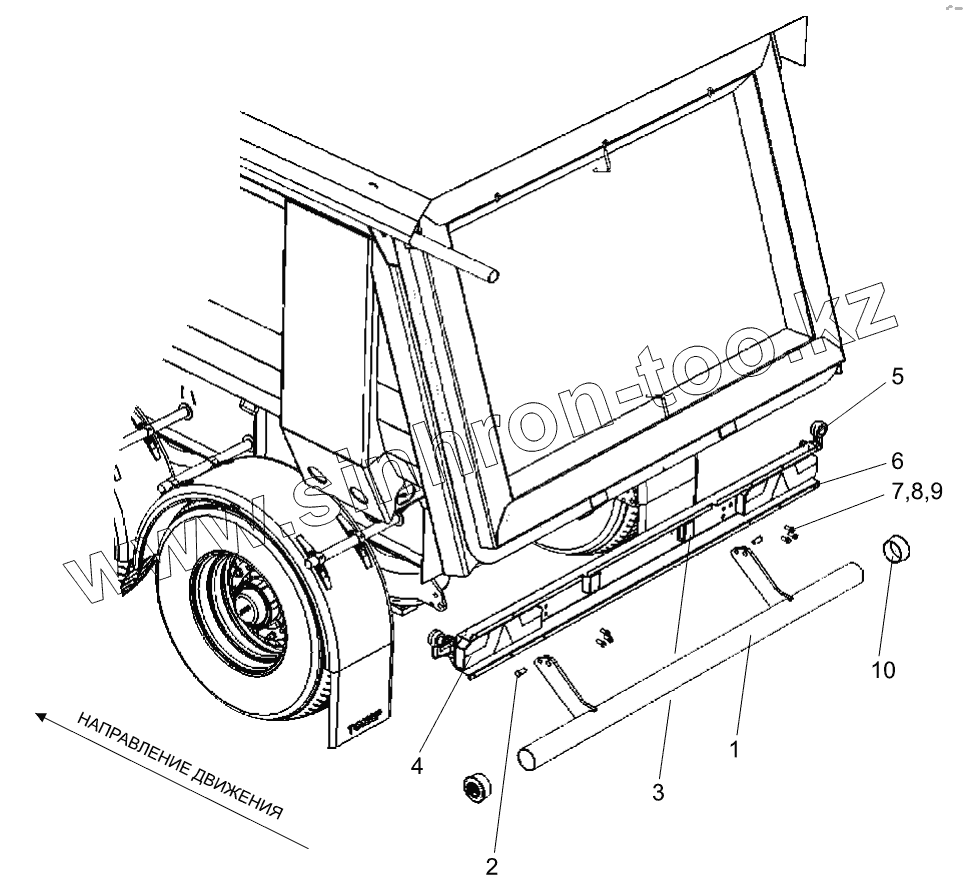

Позиция на иллюстрации	Заводской номер детали		Название детали
1	9523-2804510		Балка задняя
2	8579-2804201		Палец
3	4573640999		Фонарь освещения номерного знака
4	4573641023		Фонарь задний
5	4573641000		Указатель габаритов
6	9746-2804028		Бампер
7	1282001235		Болт М12х35
8	1286010012		Шайба 12
9	1283000112		Гайка М12 самостопорящаяся
10	4591254376		Заглушка 9746-2804002

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
