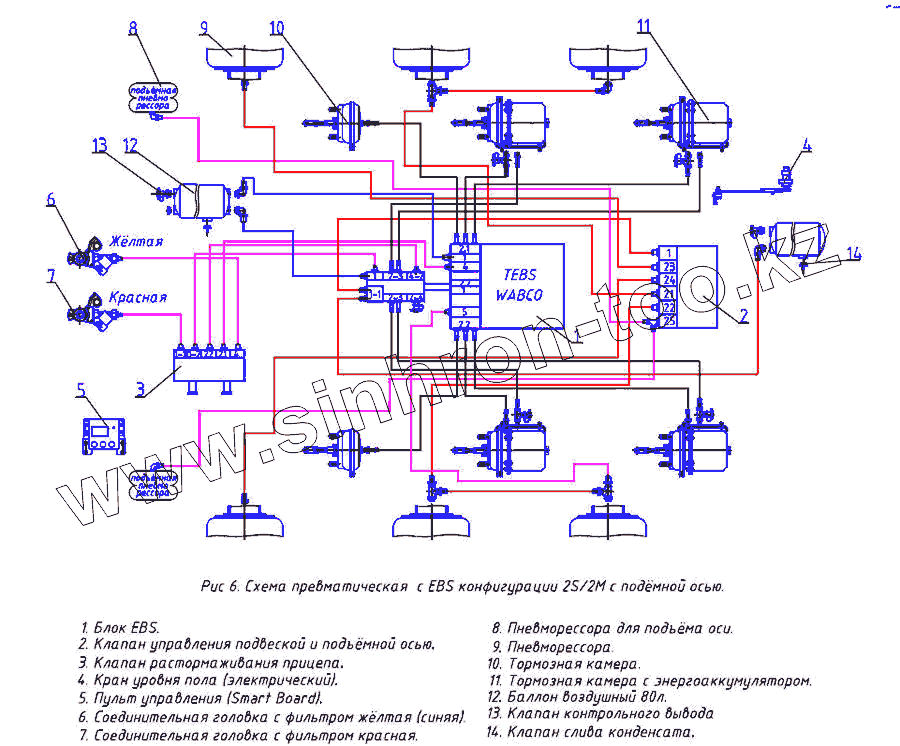

Каталог запасных частей к технике: Тонар-95231. Схема пневматическая Wabco
1
2
3
4
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1284000173 | Блок EBS-2S/2M 480 102 063 0 Wabco | |
| 2 | 1284000172 | Клапан управления подъемной осью 472 905 114 0 Wabco | |
| 3 | 1284000170 | Кран растормаживания прицепа 971 002 910 0 Wabco | |
| 4 | 1284000171 | Кран уровня пола 441 050 100 0 Wabco | |
| 5 | 1284000175 | Пульт управления Smart Board 446 192 110 0 Wabco | |
| 6 | 1284000107 | Головка с фильтром желтая | |
| 7 | 1284000108 | Головка с фильтром красная | |
| 8 | 4520000803 | Пневморессора | |
| 9 | 4520000813 | Пневморессора 3813 | |
| 10 | 5512300061 | Камера тормозная Т24 | |
| 11 | 5512300064 | Тормозная камера Т24/30 | |
| 12 | 9746-3513020 | Баллон воздушный | |
| 13 | 1284000152 | Клапан контрольного вывода | |
| 14 | 1284000160 | Клапан слива конденсата |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
