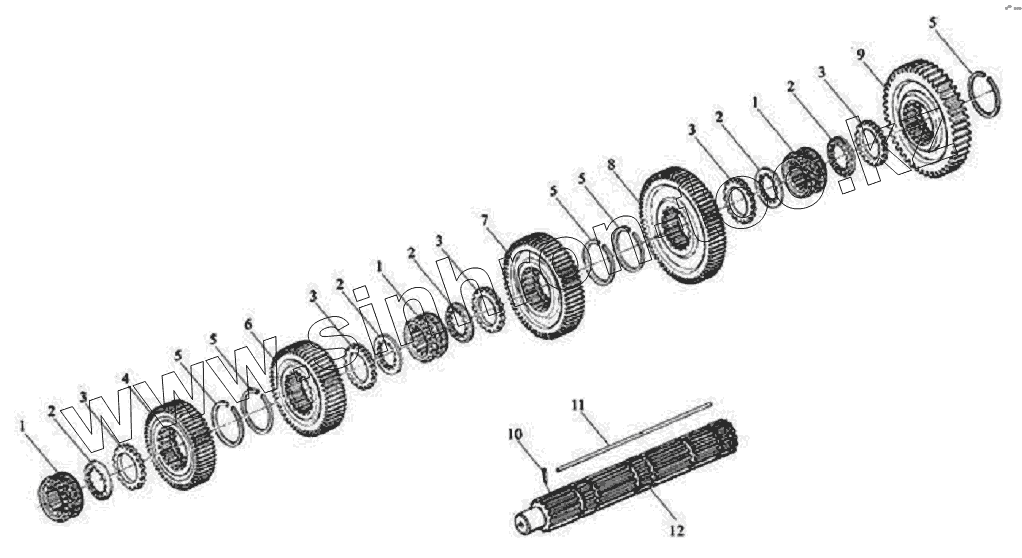

Каталог запасных частей к технике: Тонар-6428. Вторичный вал в сборе
1
1
1
2
2
2
2
2
3
3
3
3
3
4
5
5
5
5
5
6
7
8
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| RТ11509С | RТ11509С | Коробка перемены передач в сборе | |
| 1 | 16118 | Синхронизатор | |
| 2 | 18701 | Шайба упорная | |
| 3 | 14749 | Шайба упорная | |
| 4 | 16748 | Шестерня третей передачи | |
| 5 | 14750 | Кольцо стопорное | |
| 6 | 16750 | Шестерня второй передачи | |
| 7 | 19246 | Шестерня первой передачи | |
| 8 | 16754 | Шестерня пониженной передачи | |
| 9 | 16756 | Шестерня заднего хода | |
| 10 | GB879-76 | Фиксатор | |
| 11 | 17109 | Ключ | |
| 12 | АС01003 | Вторичный вал | |
| 12 | 18729 | Вторичный вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
