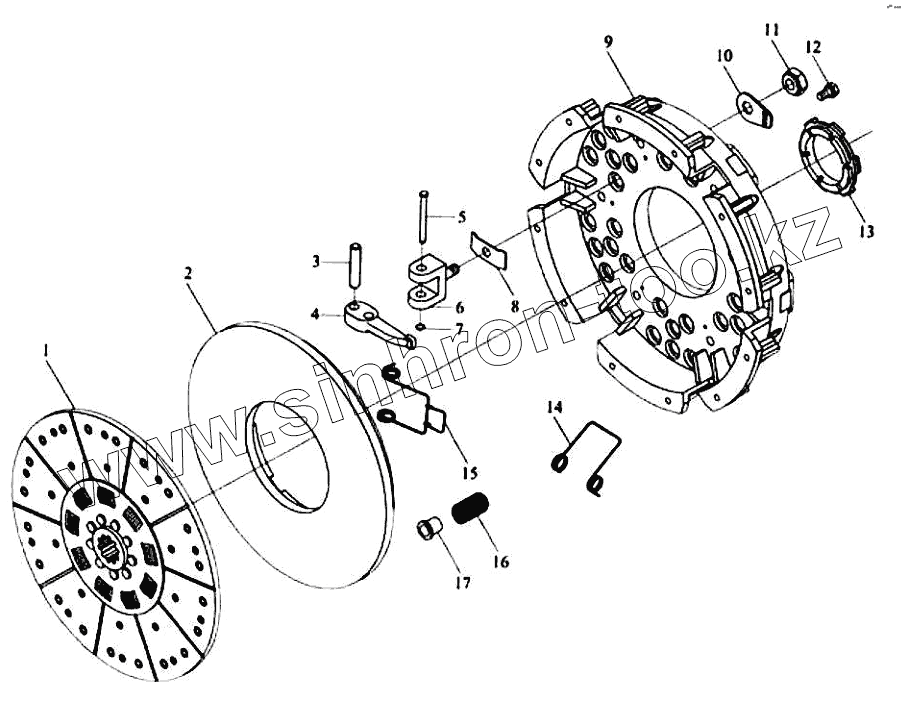

Каталог запасных частей к технике: Тонар-6428. Сцепление в сборе
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 161560160001 | Ведомый диск в сборе | |
| 2 | ВZ1560161093 | Диск | |
| 2 | 181560160006 | Диск в сборе | |
| 3 | ВZ1560161100 | Вал | |
| 4 | ВZ1560161100 | Вал | |
| 5 | ВZ1560161114 | Вал | |
| 6 | ВZ1560161108 | Вилка | |
| 7 | Q43710 | Кольцо | |
| 8 | ВZ1560161097 | Лист пружины | |
| 9 | ВZ1560161125 | Кожух | |
| 10 | ВZ1560161113 | Замок | |
| 11 | ВZ1560161112 | Гайка | |
| 12 | ВZ1560161119 | Болт | |
| 13 | ВZ1560161212 | Кольцо упорное | |
| 14 | ВZ1560161084 | Пружина | |
| 15 | ВZ1560161081 | Пружина в сборе | |
| 16 | ВZ1560161116 | Пружина | |
| 17 | ВZ1560161117 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
