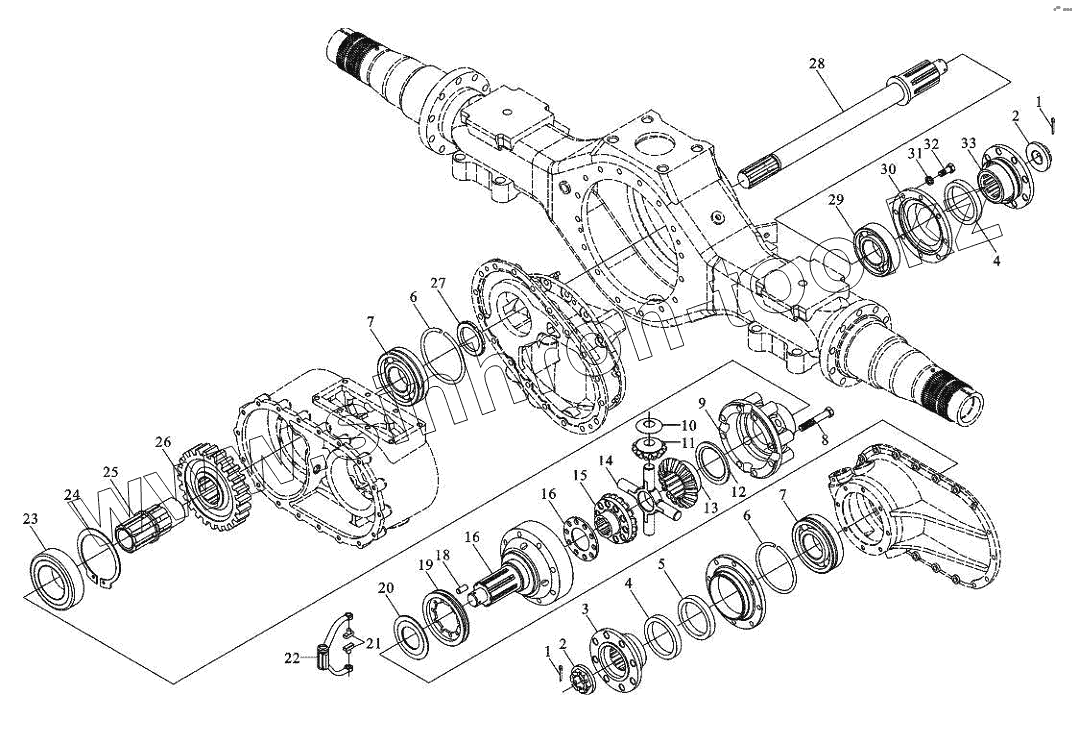

Каталог запасных частей к технике: Тонар-6428. Средний мост
1
1
2
2
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q5005055 | Шплинт | |
| 2 | 79000320013 | Гайка | |
| 3 | DZ9112320631 | Фланец | |
| 4 | DZ9112320920 | Кольцо уплотнительное | |
| 5 | 190003070026 | Кольцо уплотнительное | |
| 6 | Q433130 | Кольцо стопорное | |
| 7 | 6312N | Подшипник | |
| 8 | 190003803712 | Болт | |
| 9 | DZ9114320706 | Корпус | |
| 10 | DZ90129320082 | Шайба | |
| 11 | DZ90129320003 | Планетарная шестерня | |
| 12 | 1990143271/72/73/74 | Шайба | |
| 13 | 1990143259 | Шестерня коническая | |
| 14 | DZ90129320002 | Крестовина дифференциала | |
| 15 | DZ9114320137 | Шестерня коническая | |
| 16 | 19901432067/68/69/70 | Шайба сателлита | |
| 17 | DZ9114320706 | Корпус | |
| 18 | 128800320106 | Фиксатор | |
| 19 | DZ9114320136 | Муфта замковая | |
| 20 | 199014320061 | Шайба | |
| 21 | 118000320077 | Зажим | |
| 22 | 199014320053 | Вилка | |
| 23 | 6019Z СВЯ276-94 | Подшипник | |
| 24 | Q43195 | Кольцо стопорное | |
| 25 | 199014320135 | Вал шестерни | |
| 26 | 199114320002 | Шестерня | |
| 27 | 199012250031 | Гайка | |
| 28 | DZ9114320138 | Вал проходной | |
| 29 | DZ9114320016 | Подшипник | |
| 30 | 199014320141 | Крышка | |
| 31 | 190003931122 | Шайба | |
| 32 | Q150В1025 | Болт | |
| 33 | DZ9114320653 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
