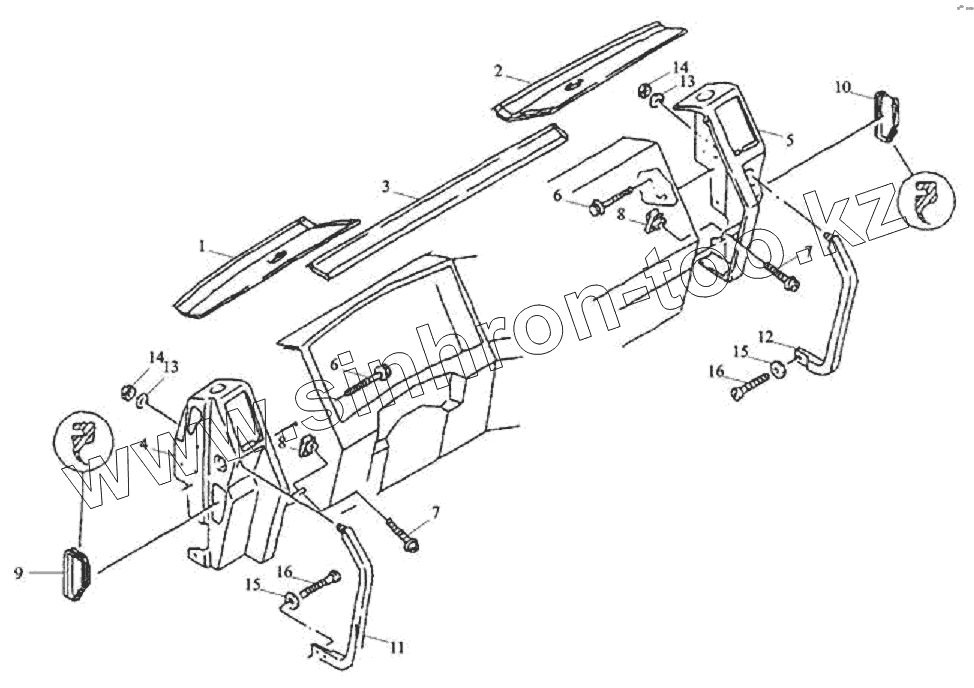

Каталог запасных частей к технике: Тонар-6428. Накладки панели приборов
1
2
3
4
5
6
6
7
7
8
8
9
10
11
12
13
13
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 81617015137 | Крышка левая | |
| 2 | 81617015136 | Крышка правая | |
| 3 | 81617010099 | Крышка центральная | |
| 4 | 81617015163 | Панель приборов левая в сборе | |
| 5 | 81617015162 | Панель приборов правая в сборе | |
| 6 | 06014706411 | Болт | |
| 7 | 06042090035 | Болт | |
| 8 | 06131890056 | Пластина-фиксатор | |
| 9 | 81619500237 | Рамка уплотнительная левая | |
| 10 | 81619500244 | Рамка уплотнительная правая | |
| 11 | 81617015165 | Ручка левая | |
| 12 | 81617015164 | Ручка правая | |
| 13 | 06150130412 | Шайба | |
| 14 | 06111850115 | Гайка | |
| 15 | 06152300204 | Шайба | |
| 16 | 06042014661 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
