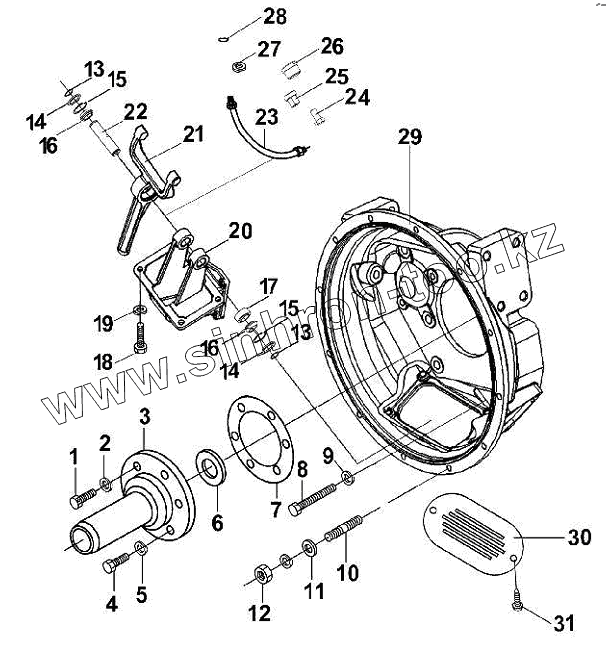

Каталог запасных частей к технике: Тонар-6428. Корпус сцепления
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q1701032 | Болт | |
| 2 | GВ93-76 | Шайба | |
| 3 | JS180-1701040-4 | Крышка подшипника первичного вала | |
| 4 | GВ21-76 | Болт | |
| 5 | GВ93-76 | Шайба | |
| 6 | F500А-1802191 | Сальник | |
| 7 | 14311 | Прокладка первичного вала | |
| 8 | GВ21-76 | Болт | |
| 9 | GВ93-76 | Шайба | |
| 10 | С01056 | Шпилька | |
| 11 | GВ95-76 | Шпилька | |
| 12 | GВ889-80 | Стопорная гайка | |
| 13 | Q43125 | Кольцо | |
| 14 | JS180-1601029-1 | Пыльник | |
| 15 | Q43042 | Стопорное кольцо | |
| 16 | JS180-1601030-2 | Втулка вилки | |
| 17 | GВ304-64 UС25 | Подшипник | |
| 18 | Q150В1235 | Болт | |
| 19 | Q43012 | Шайба | |
| 20 | JS180-1601024-7 | Кронштейн вилки разделителя | |
| 21 | JS180-1601021-6 | Вилка разделителя | |
| 22 | JS180-1601023-3 | Вилка разделителя | |
| 23 | J75-1601033 | Топливопровод | |
| 24 | J 75-1601031 | Соединительный шланг | |
| 25 | J75-1601035 | Стакан | |
| 26 | J75-1601034 | Крышка стакана | |
| 27 | Q40310 | Шайба пружинная | |
| 28 | Q72310Т3 | Уплотнительное кольцо | |
| 29 | 15410-17 | Корпус сцепления | |
| 30 | С04004-6 | Крышка | |
| 31 | Q150В0812 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
