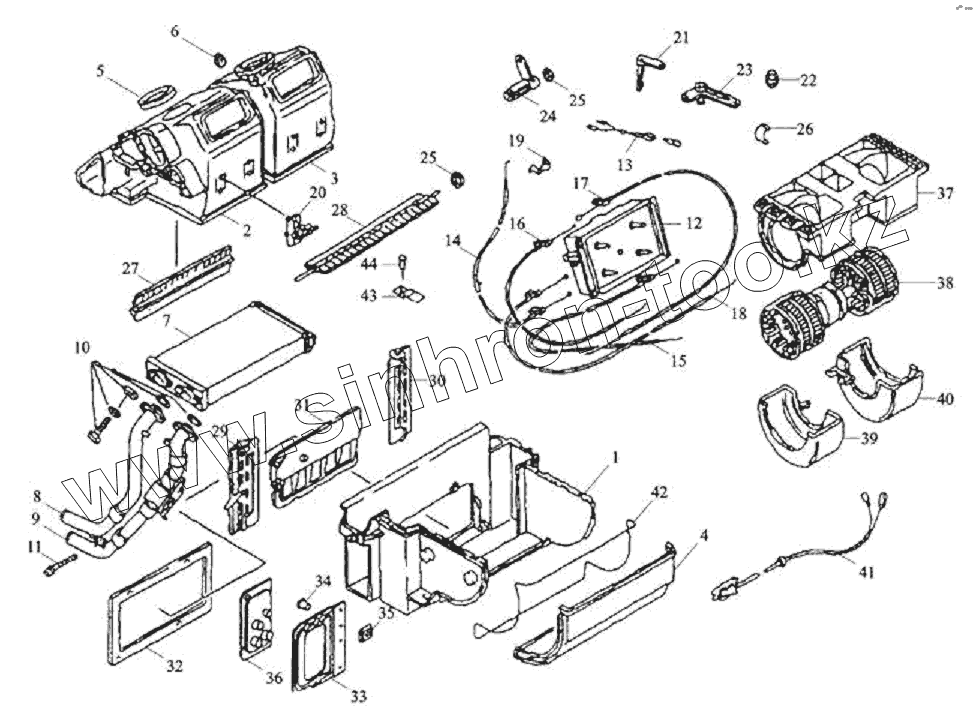

Каталог запасных частей к технике: Тонар-6428. Элементы для обогрева и вентиляции
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 81619020061 | Крепление кожуха | |
| 2 | 81619020079 | Кожух левый | |
| 3 | 81619020078 | Кожух правый | |
| 4 | 81619420067 | Крышка | |
| 5 | 81619510023 | Уплотнитель | |
| 6 | 81619510051 | Шайба уплотнительная | |
| 7 | 81619010067 | Отопитель | |
| 8 | 81619600616 | Трубка теплого воздуха | |
| 9 | 81619800043 | Контроль клапана | |
| 10 | 81619416015 | Крепление | |
| 11 | 81904700611 | Болт | |
| 12 | 81619906053 | Блок переключателя | |
| 13 | 81259010104 | Лампочка | |
| 14 | 81955010177 | Тросик | |
| 15 | 81955010173 | Тросик | |
| 16 | 81955010174 | Тросик | |
| 17 | 81955010175 | Тросик | |
| 18 | 81955010176 | Тросик | |
| 19 | 81976400251 | Пластина пружинная | |
| 20 | 81619410250 | Рычаг | |
| 21 | 81619720026 | Рычаг | |
| 22 | 81619900034 | Хомут | |
| 23 | 81619900066 | Рычаг | |
| 24 | 81619900067 | Рычаг | |
| 25 | 81908200404 | Шайба-фиксатор | |
| 26 | 81976400274 | Хомут | |
| 27 | 81619900081 | Распределитель | |
| 28 | 81619900083 | Распределитель | |
| 29 | 81619900079 | Пластина левая | |
| 30 | 81619900080 | Пластина правая | |
| 31 | 81619900082 | Вентиляционное отверстие | |
| 32 | 81619510021 | Уплотнитель | |
| 33 | 81619420047 | Фланец | |
| 34 | 81922010098 | Заклепка | |
| 35 | 81906500018 | Гайка | |
| 36 | 81619510022 | Прокладка | |
| 37 | 81619300054 | Кожух вентилятора | |
| 38 | 81619300055 | Вентилятор отопителя | |
| 39 | 81619300052 | Часть кожуха | |
| 40 | 81619300053 | Часть кожуха | |
| 41 | 81254176818 | Жгут проводов | |
| 43 | 81955100054 | Кронштейн | |
| 44 | 16242430221 | Заклепка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
