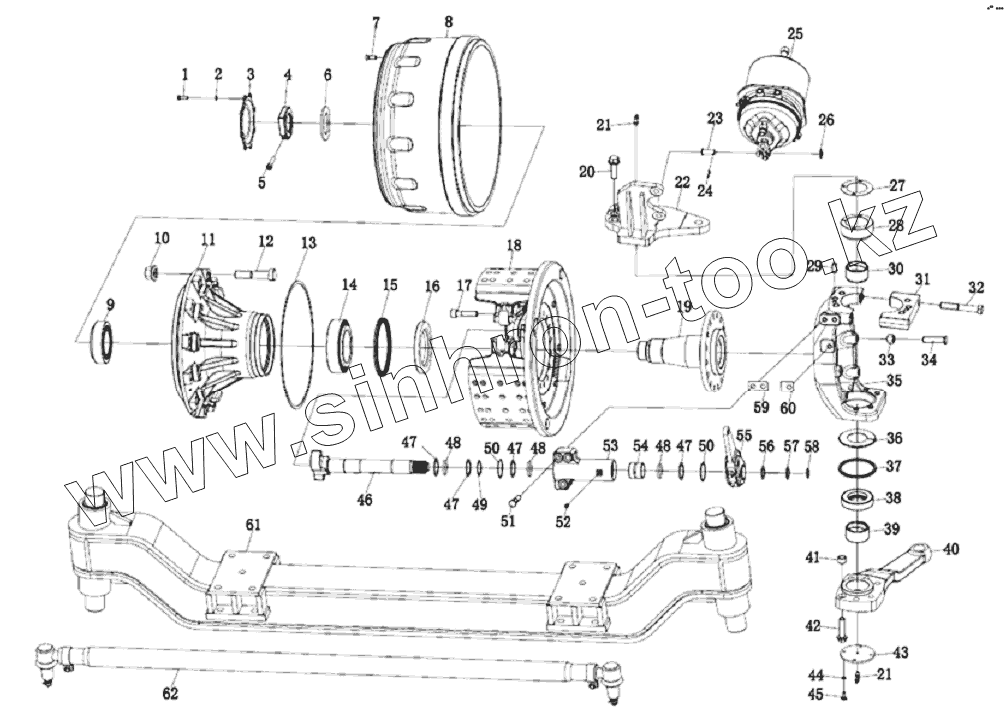

Каталог запасных частей к технике: Тонар-4525. Ось передняя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
27
27
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
40
41
42
43
44
45
46
46
47
47
47
47
48
48
48
49
50
50
51
52
53
53
54
55
56
57
57
57
57
58
59
60
60
60
60
60
61
62
Позиция на иллюстрации Заводской номер детали Название детали
1 4598700301 Болт
2 4598700302 Шайба
3 4598700303 Крышка
4 4598700304 Гайка регулировочная
5 4598700305 Болт
6 4598700306 Шайба стопорная
7 4598700307 Болт
8 4598700308 Барабан тормозной
9 4598700309 Подшипник наружный
10 4598700310 Гайка колесная
11 4598700311 Ступица
12 4598700312 Болт колесный
13 4598700313 Кольцо
14 4598700314 Подшипник внутренний
15 4598700315 Манжета
16 4598700316 Кольцо упорное
17 4598700317 Болт крепления тормозного механизма
18 4598700318 Тормозной механизм в сборе
19 4598700319 Цапфа поворотного кулака
20 4598700320 Болт крепления кронштейна тормозной камеры
21 53011310221 Масленка
22 4598700322 Кронштейн тормозной камеры правый
22 4598700321 Кронштейн тормозной камеры левый
23 4598700323 Палец
24 4598700324 Шплинт
25 4598700325 Камера тормозная
26 4598700326 Шайба
27 4598700330 Шайба регулировочная
27 4598700329 Шайба регулировочная
27 4598700328 Шайба регулировочная
27 4598700327 Шайба регулировочная
28 4598700331 Бобышка
29 4598700332 Штифт
30 4598700333 Втулка
31 4598700334 Проушина
32 4598700335 Болт
33 4598700336 Гайка
34 4598700337 Упор
35 4598700338 Кулак поворотный левый
35 4598700339 Кулак поворотный правый
36 4598700340 Шайба
37 4598700341 Кольцо уплотнительное
38 4598700342 Шайба
39 4598700343 Втулка
40 4598700344 Рычаг поворотный левый
40 4598700345 Рычаг поворотный правый
41 4598700346 Втулка
42 4598700347 Болт поворотного рычага
43 4598700348 Крышка
44 4598700349 Шайба
45 4598700350 Болт
46 4598700351 Кулак разжимной левый
46 4598700352 Кулак разжимной правый
47 4598700353 Шайба
48 4598700354 Кольцо резиновое
49 4598700355 Кольцо стопорное
50 4598700356 Кольцо стопорное
51 4598700357 Болт опоры разжимного кулака
52 4598700358 Масленка
53 4598700360 Опора разжимного кулака правая
53 4598700359 Опора разжимного кулака левая
54 4598700361 Втулка
55 4598700362 Рычаг регулировочный
56 4598700363 Шайба
57 4598700364 Шайба регулировочная
57 4598700365 Шайба регулировочная
57 4598700366 Шайба регулировочная
57 4599188155 Шайба регулировочная
58 4599188156 Кольцо стопорное
59 4598700367 Пластина стопорная
60 4598700368 Пластина стопорная
60 4598700369 Пластина стопорная
60 4598700370 Пластина стопорная
60 4598700371 Пластина стопорная
60 4598700372 Пластина стопорная
61 4598700373 Балка оси
62 4598700374 Тяга поперечная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
