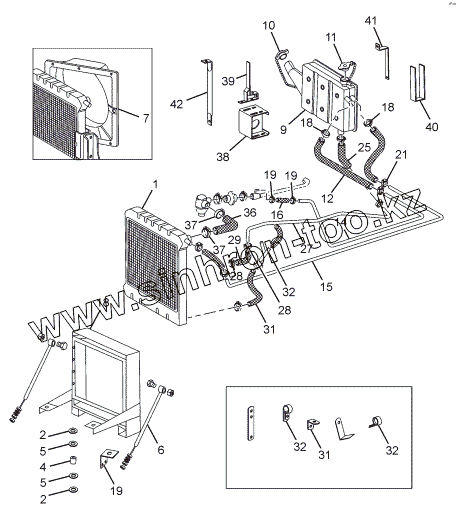

Каталог запасных частей к технике: Tata LPT 613 LHD EURO II. RADIATOR AND FITMENTS
1
2
2
4
5
5
6
7
9
10
11
12
14
15
16
18
18
18
19
19
19
19
21
25
25
27
28
28
29
31
31
32
32
32
36
37
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 278650006302 | 278650006302 | RUBBER BUFFER | |
| 278650105889 | 278650105889 | REDUCER HOSE (FOR ENGINE AND RADIATOR VENTING) | |
| 252550105858 | 252550105858 | RADIATOR HOSE (RADIATOR TO WATER PUMP) | |
| 252750100216 | 252750100216 | ASSY SUPPORT ( FOR MTG OF AUX. TANK MTG BKT) | |
| 278614609201 | 278614609201 | WASHER | |
| 257450006906 | 257450006906 | SPACER TUBE (25.5 LONG) | |
| 278650108303 | 278650108303 | SHIM 3 THK | |
| 278650108302 | 278650108302 | SHIM 2 THK | |
| 278650108301 | 278650108301 | SHIM 1THK | |
| 278650109908 | 278650109908 | DRAIN COCK | |
| 252550100301 | 252550100301 | ASSY. BRACKET LH (RAD FRAME MTG. ON LM) | |
| 252550100299 | 252550100299 | ASSY. BRACKET RH (RAD FRAME MTG. ON LM) | |
| 1 | 278650100283 | ASSY. RADIATOR | |
| 2 | 257450006301 | RUBBER BUFFER | |
| 4 | 257450006904 | SPACER TUBE ( 35 LONG ) | |
| 5 | 257450009202 | WASHER (47DIA) | |
| 6 | 252550100291 | .ASSY.TIE ROD (RAD.FR.MTG.TOP ON LM) | |
| 7 | 252550506320 | FAN SHROUD | |
| 9 | 252750100249 | SET. ASSY. AUX. TANK & MTGS. | |
| 10 | 252750108242 | ASSY. PRESSURE VALVE CAP (7 PSI) | |
| 11 | 252750108243 | ASSY. PRESSURE VALVE CAP (14 PSI) | |
| 12 | 278650105890 | RUBBER HOSE (FOR VENTING ON AUX. WATER TANK) | |
| 14 | 252550106937 | VENT TUBE (AUX. TANK TO UPPER COOLING WATER LINE) | |
| 15 | 252550106936 | VENT TUBE ( UPPER COOLING WATER LINETO AUX.TANK ) | |
| 16 | 252550105855 | RUBBER HOSE (VENT. TUBE TO ENGINE) | |
| 18 | 252550000187 | ASSY.RADIATOR FRAME WITH TOP IC MTG BRACKET | |
| 19 | 252550103302 | BRACKET LH (TIE ROD MOUNTING ON LONG MEMBER) | |
| 19 | 252550103303 | BRACKET RH (TIE ROD MOUNTING ON LONG MEMBER) | |
| 21 | 278650100314 | ASSY. CLAMP WITH SLEEVE (FOR VENT TUBE) | |
| 25 | 252750105858 | RUBBER HOSE (L = 180) AUX. TANK TO TUBE | |
| 25 | 278650105846 | MOULDED HOSE | |
| 27 | 252550106938 | WATER FILL PIPE-II (AUX. TANK TO RAD) | |
| 28 | 14280500454 | HOSE CLAMP (45 DIA.) | |
| 29 | 278650105832 | HOSE (L = 115 MM) | |
| 31 | 252550105857 | RADIATOR HOSE (RADIATOR TO WATER PUMP) | |
| 32 | 252550100292 | CONNECTOR (RADIATOR TO WATER PUMP) | |
| 36 | 252550105856 | RUBBER HOSE (THERMOSTAT TO RADIATOR) | |
| 37 | 14280599302 | HOSE CLAMP TB 36 | |
| 38 | 252550100345 | ASSY SUPPORT ( AUX. TANK MTG) | |
| 39 | 252750108240 | CLAMP REAR | |
| 40 | 252750109913 | RUBBER STRAP (325 MM LONG) | |
| 41 | 252750108240 | CLAMP REAR | |
| 42 | 252750100214 | CLAMP FRONT (AUX. TANK) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
