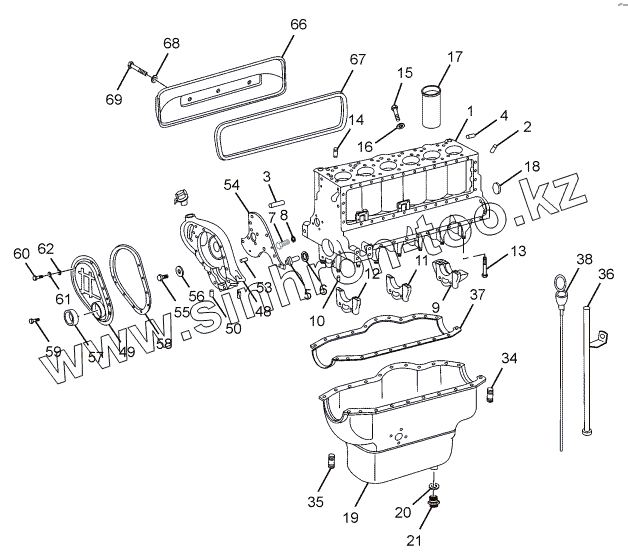

Каталог запасных частей к технике: Tata LPT 613 LHD EURO II. CYLINDER BLOCK
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
34
35
36
37
38
48
49
50
53
54
55
56
57
58
59
60
61
62
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17050500101 | 17050500101 | O’ RING 6X1.80 (FOR DIPSTICK) | |
| 254701179901 | 254701179901 | DIPSTICK TUBE ADAPTER | |
| 1 | 252501100268 | ASSY, CYL. BLOCK WITH LINER | |
| 2 | 3121881135P | SLEEVE | |
| 3 | 3219920025 | SLEEVE, CLAMPING | |
| 4 | 13050910304 | PIN CYLINDRICAL 12X30 (TO LOCATE CLUTCH HOUSING) | |
| 5 | 3520110335 | SCREW PLUG | |
| 6 | 16220710282 | SEALING WASHER 18X22 CU | |
| 7 | 16081001603 | SEALING PLUG AM 16X1.5 | |
| 8 | 16220710258 | SEALING WASHER A 16X22 CU | |
| 9 | MAIN BEARING CAP | MAIN BEARING CAP NO. 7 | |
| 10 | 13050508166 | PIN CYLINDRICAL 8 M 6X16 | |
| 11 | MAIN BEARING CAP | MAIN BEARING CAP NO. 7 | |
| 12 | MAIN BEARING CAP | MAIN BEARING CAP NO. 7 | |
| 13 | 252501159910 | HEX. HEAD SCREW (FOR MAIN BEARING CAP) | |
| 14 | 3129910260 | PIN CYLINDRICAL (TO LOCATE CYL. HEAD ON BLOCK) | |
| 15 | 252301107201 | SEALING PLUG | |
| 16 | 16220710282 | SEALING WASHER 18X22 CU | |
| 17 | 252501103702 | LINER | |
| 18 | 3219970020 | LOCKING COVER (FOR CAMSHAFT BORE) | |
| 19 | 252501130158 | ASSY. OIL SUMP | |
| 20 | 16220710282 | SEALING WASHER 18X22 CU | |
| 21 | 253401130111 | MAGNETIC DRAIN PLUG | |
| 34 | 11632496011 | STUD BM 8X20 (ON FRONT & LAST HOLES OF OIL SUMP GASKET) | |
| 35 | 252301130114 | ASSY. COMBI SCREW | |
| 36 | 252501170235 | ASSY. TUBE DIPSTICK (330 LONG) | |
| 37 | 3520101980 | ASSY, GASKET OIL SUMP | |
| 38 | 252501170236 | ASSY. DIPSTICK | |
| 48 | 252701140117 | ASSY. TIMING GEAR HOUSING | |
| 49 | 252701143706 | COVER, TIMING GEAR (FRONT), W/O OIL HOLE | |
| 50 | 13050508166 | PIN CYLINDRICAL 8 M 6X16 | |
| 53 | 13050909250 | PIN CYLINDRICAL (ON CYL. BLOCK MTG. FACE) | |
| 54 | 252701145305 | GASKET FOR TIMING GEAR HOUSING COVER | |
| 55 | 11323998045 | SCREW M 10X25 | |
| 56 | 3129940310 | LOCKING PLATE | |
| 57 | 253403107801 | OIL SEAL, CRANKSHAFT FRONT | |
| 58 | 3120150580 | GASKET (T.G.H. COVER) | |
| 59 | 11323998061 | SCREW M 6X12 | |
| 60 | 11063806601 | BOLT M 6X60 | |
| 61 | 12520698017 | SPG. WASHER B 6 | |
| 62 | 12650600647 | WASHER A 6.4 (COVER TO T.G. HSG.) | |
| 66 | 252501140114 | ASSY. COVER (PUSH ROD CHAMBER) | |
| 67 | 252501146301 | GASKET (PUSH ROD CHAMBER) | |
| 68 | 16220710096 | SEALING WASHER 8X11.5 CU | |
| 69 | 11323908453 | SCREW M 8X45 |
