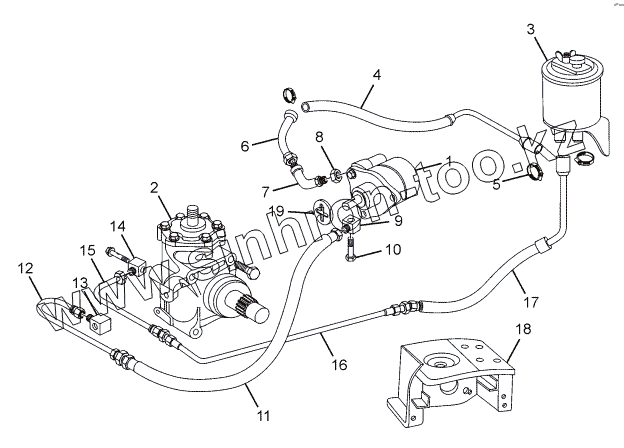

Каталог запасных частей к технике: Tata LPT 1618 TC/52. STEERING PIPE LINES
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16420801509 | 16420801509 | COUPLING BODY L15 | |
| 16220710240 | 16220710240 | SEALING WASHER 16X20 CU | |
| 17050501205 | 17050501205 | O RING 25.0X2.65 (ON OIL PUMP INLET PORT) | |
| 1 | 275446600103 | STEERING PUMP (DIRECT DRIVE) ( FOR M/S ZF) | |
| 2 | 257346210116 | ASSY. STEERING GEAR BOX (ZF) | |
| 3 | 278244400101 | HYDRAULIC TANK ( FOR M/S ZF) | |
| 4 | 280946800117 | HOSE CRIMPED (HYD. TANK STEERING PUMP) | |
| 5 | 14280500306 | HOSE CLAMP 30 | |
| 6 | 262546800102 | ASSY. PIPE (18 O.D.) | |
| 7 | 16502801809 | BULK HEAD ELBOW L18 | |
| 8 | 257443509201 | SEALING RING (ON OIL PUMP INLET PORT) | |
| 9 | 257344106802 | BANJO BODY (ON STRG GEAR BOX INLET PORT) | |
| 10 | 257344106803 | BANJO | |
| 11 | 257446800104 | "H.P.HOSE (3/8"") (FROM STG PUMP TO STG G. B.)" | |
| 12 | 280946800105 | ASSY. PIPE (15 MM O.D.)(FROM STG PUMP TO STG G. B.) | |
| 13 | 257646806801 | BANJO BODY (ON STRG GEAR BOX INLET PORT) | |
| 14 | 270046806802 | BANJO | |
| 15 | 280946800107 | ASSY. TUBE (15 MM O.D.)( FOR M/S ZF) | |
| 16 | 278246800120 | ASSY. PIPE (15 MM O.D.) | |
| 17 | 280946800116 | ASSY. HOSE CRIMPED(STG G. B. TO STG. TANK) | |
| 18 | 280946100101 | ASSY. BRACKET (STEERING GEAR BOX MOUNTING) | |
| 19 | 275546604601 | COUPLING (DRIVE) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
