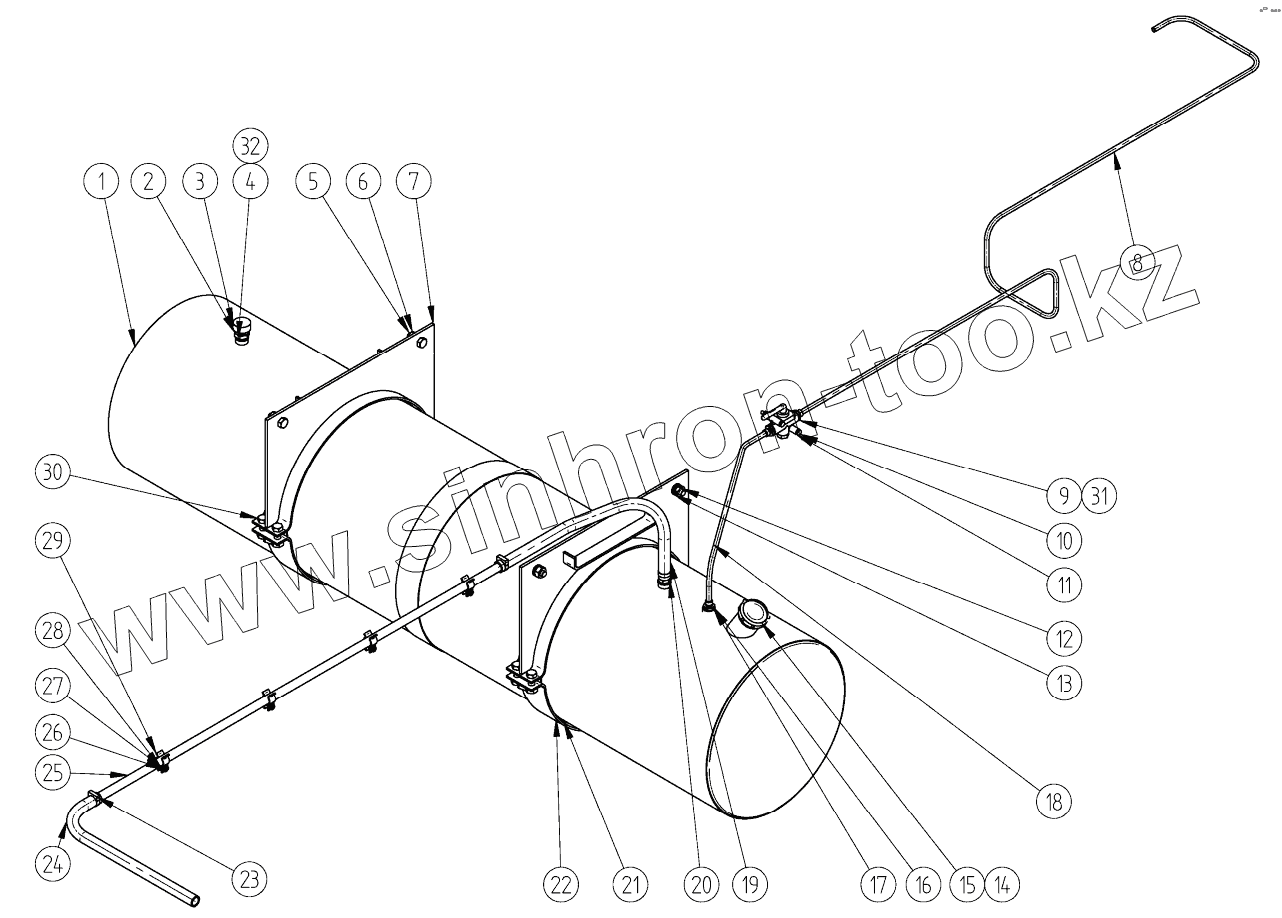

Каталог запасных частей к технике: Ставропольский Завод АвтоПрицепов СЗАП-9915. Бак топливный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9328.001101.005 | Топливный бак | |
| 2 | 861021 | Гайка М22х 1,5 | |
| 3 | 9328.001106.010-10 | Клапан ограничительный | |
| 4 | 861024 | Шайба | |
| 5 | 1/13905/21 | Болт М16х1,5х40 | |
| 6 | 251649 | Гайка М16х1,5 | |
| 7 | 9328.001101.100-10 | Кронштейн топливного бака правый | |
| 8 | 9915.001105.020 | Трубка подвода воздуха №2 | |
| 9 | 1/07266/11 | Гайка низкая М18х1,5 | |
| 10 | 1/60446/21 | Болт М8х70 | |
| 11 | 100-3520010 | Разобщительный кран | |
| 12 | 1/05172/70 | Шайба пружинная 16 | |
| 13 | 1/05202/01 | Шайба плоская 16х28 | |
| 14 | 9328.001103.072-10 | Пробка топливного бака | |
| 15 | 9328.001103.075 | Прокладка пробки | |
| 16 | 1/02795/60 | Прокладка 22х28х1 | |
| 17 | 9328.001104.022-10 | Штуцер перекачки топлива | |
| 18 | 9328.001105.010 | Трубка подвода воздуха №1 | |
| 19 | 9328.001104.019 | Шланг №2 | |
| 20 | 9328.001104.024-10 | Штуцер | |
| 21 | 9328.001101.120 | Прокладка топливного бака | |
| 22 | 9328.001101.101-10 | Кронштейн топливного бака левый | |
| 23 | Хомут35 | Хомут 35 | |
| 24 | 9328.001104.018 | Шланг №1 | |
| 25 | 9915.001104.014-10 | Топливопровод | |
| 26 | 1/61008/11 | Гайка М8 | |
| 27 | 1/05166/70 | Шайба пружинная 8 | |
| 28 | 201456 | Болт М8х20 | |
| 29 | 8551-8609175 | Скоба | |
| 30 | 1/58405/21 | Болт М16х1,5х50 | |
| 31 | 8350-3506406 | Штуцер ввертный | |
| 32 | Кольцо022-026-25-2-3 | Кольцо 022-026-25-2-3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
