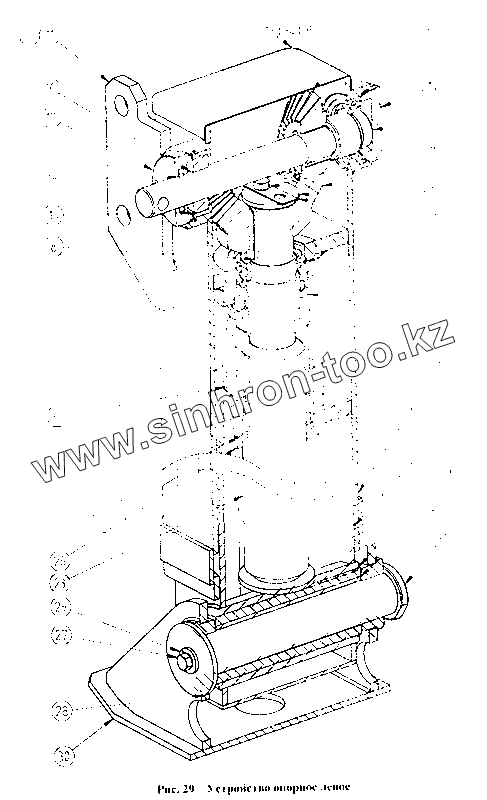

Каталог запасных частей к технике: Ставропольский Завод АвтоПрицепов СЗАП-93271. Устройство опорное левое
1
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 93281.002721.051 | Корпус левый | |
| 3 | 9328.002723.104-10 | Планка отгибная | |
| 4 | 201456 | Болт М8х20 | |
| 5 | 9328.002723.058 | Шестерня коническая | |
| 6 | 9328.002723.055 | Вал входной левый | |
| 7 | 9328.002721.084 | Ребро | |
| 8 | Шпонка 10х8х45 | Шпонка 10х8х45 | |
| 9 | Подшипник радиальный 108 | Подшипник радиальный 108 | |
| 10 | 9328.002723.060 | Колесо зубчатое коническое | |
| 11 | 9328.002721.082 | Пластина кронштейна | |
| 12 | Подшипник радиальный 106 | Подшипник радиальный 106 | |
| 13 | 9328.002723.028 | Крышка корпуса | |
| 14 | 9328.002723.066 | Крышка-винт регулировочная | |
| 15 | 9328.002723.090 | Стакан правого редуктора | |
| 16 | 9328.002723.070-01 | Подшипник входного вала | |
| 17 | 9328.002723.064 | Крышка резьбовая | |
| 18 | Кольцо СГ 37-24-5 | Кольцо СГ 37-24-5 | |
| 19 | 93281.002721.060 | Шайба концевая верхняя | |
| 20 | 9328.002721.100 | Стойка выдвижная | |
| 21 | 9328.002721.202 | Прокладка резиновая | |
| 22 | 9328.002721.204 | Кольцо внутреннее | |
| 23 | 9328.002723.084 | Винт | |
| 24 | Подшипник упорный 8209 | Подшипник упорный 8209 | |
| 25 | 9328.002723.082 | Гайка | |
| 26 | 9328.002721.064 | Шайба сферическая | |
| 27 | 1/03767/01 | Винт М6х16 | |
| 28 | 9328.002721.066 | Шайба концевая нижняя | |
| 29 | 1/05170/70 | Шайба пружинная 12 | |
| 30 | 9328.002721.150 | Башмак | |
| 31 | 9328.002721.068 | Палец 12х38.018 | |
| 32 | 9328.002723.120 | Спецболт | |
| 33 | 1/05173/70 | Шайба пружинная 18 | |
| 34 | 1/26444/01 | Шайба плоская 6х15 | |
| 35 | Винт М6х16 | Винт М6х16 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
