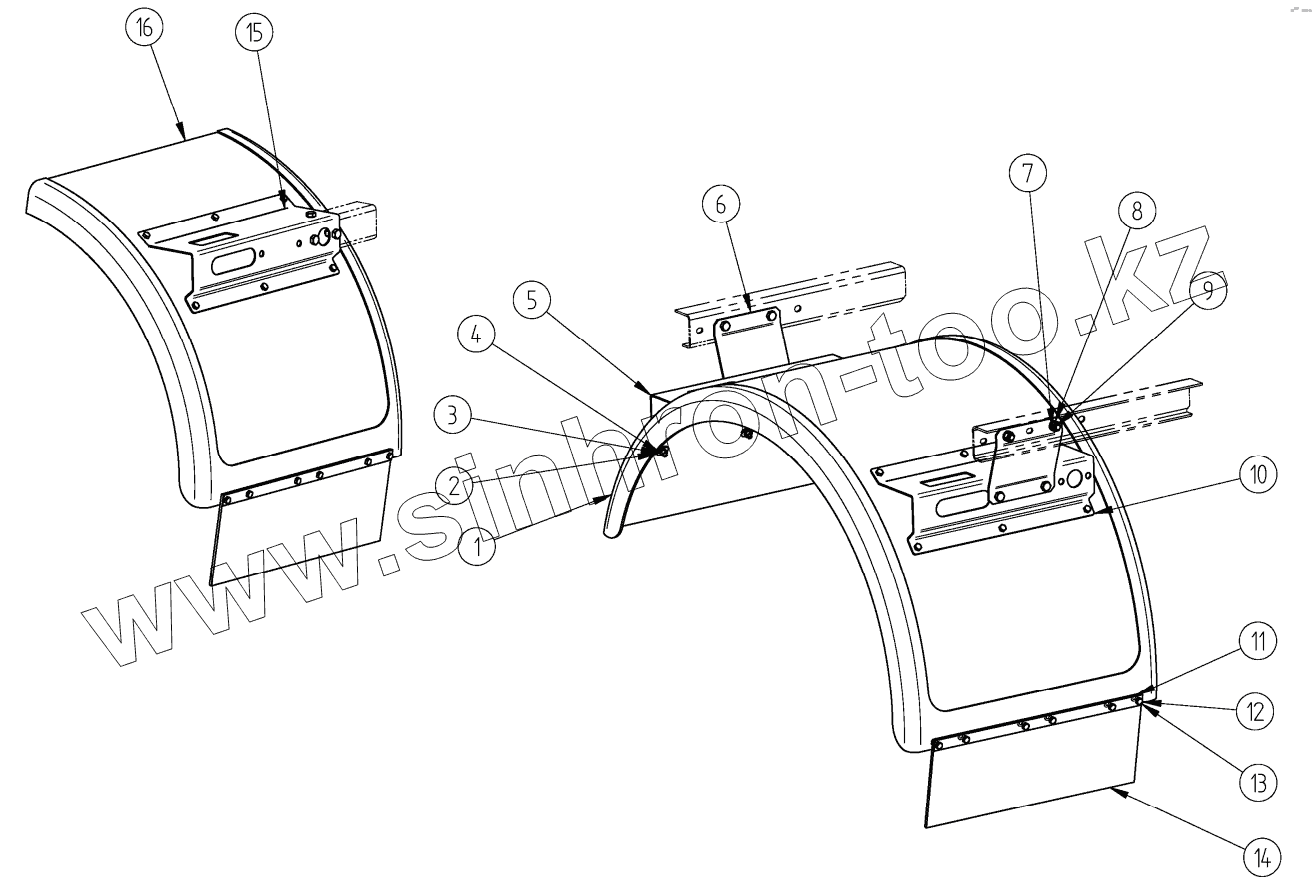

Каталог запасных частей к технике: Ставропольский Завод АвтоПрицепов СЗАП-8305. Крылья и брызговики
1
1
2
3
4
5
5
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8305-8403266-11 | Крыло | |
| 1 | 8357-8403266-02 | Крыло (заготовка К650) | |
| 2 | 1/26462/01 | Шайба плоская 8х35 | |
| 3 | 1/05166/70 | Шайба пружинная 8 | |
| 4 | 1/61008/11 | Гайка М8 | |
| 5 | 8357-8403313-01 | Кронштейн крыла правый | |
| 5 | 9328.008404.332 | Накладка брызговика правая | |
| 6 | 8305-8404324-10 | Раскос крыла | |
| 7 | 1/61015/11 | Гайка М12х1,25 | |
| 7 | 1/21647/11 | Гайка М10х1,25 | |
| 8 | 1/05168/70 | Шайба пружинная 10 | |
| 8 | 1/05170/70 | Шайба пружинная 12 | |
| 9 | 1/59707/21 | Болт М10х1,25х25 | |
| 9 | 1/55403/21 | Болт М12х25 | |
| 10 | 9328.008404.333 | Накладка брызговика левая | |
| 10 | 8357-8403314-01 | Кронштейн крыла левый | |
| 11 | 1/05196/01 | Шайба плоская 8х17 | |
| 12 | 1/60436/21 | Болт М8х25 | |
| 12 | 1/60436/21 | Болт М8х25 | |
| 13 | 8357-8403282 | Накладка крыла | |
| 13 | 9328.008403.282 | Накладка брызговика | |
| 14 | 9328.008403.288 | Фартук брызговика | |
| 14 | 8357-8403288 | Фартук крыла | |
| 15 | 8357-8403315 | Кронштейн брызговика | |
| 16 | 9328.008403.274-10 | Брызговик (заготовка К430 1/3) | |
| 16 | 8357-8403274-02 | Брызговик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
