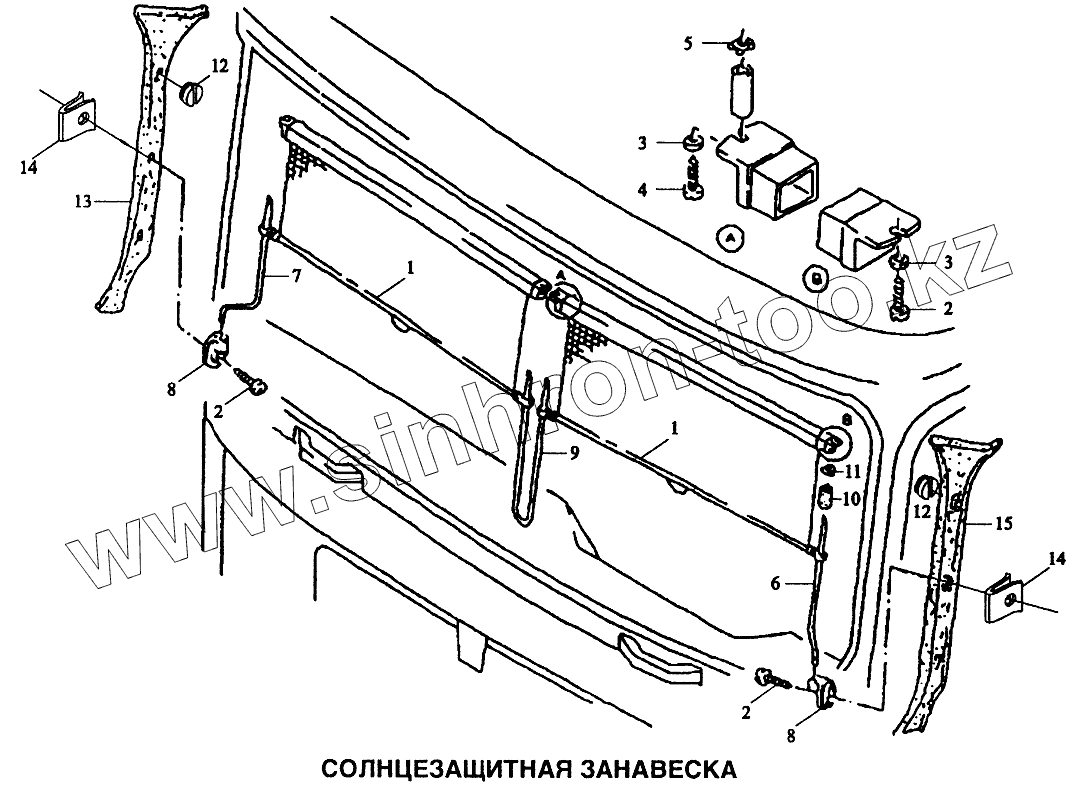

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Занавеска солнцезащитная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
4
5
6
7
8
8
9
10
11
12
12
13
14
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 81.63703.6019 Солнцезащитная занавеска
2 06.07158.1607 Болт SТ4,8х25С-Н-А3R
3 06.15199.0006 Шайба 5,3х15х1,2-140НV-А3R
4 06.07158.1609 Болт SТ4,8х38С-Н-А3R
5 06.13189.0025 Пластина-фиксатор SТ4,8-1-А3С
6 81.63703.0049 Тяга направляющая левая
7 81.63703.0050 Тяга направляющая правая
8 81.63703.0051 Кронштейн
9 81.63703.0048 Тяга направляющая центральная
10 81.96020.0192 Втулка
11 81.90820.0153 Замок
12 81.96002.0303 Пробка D34х24х4
13 81.62430.0017 Защитный кожух левый
14 06.13189.0039 Пластина-фиксатор
15 81.62430.0016 Защитный кожух правый
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
