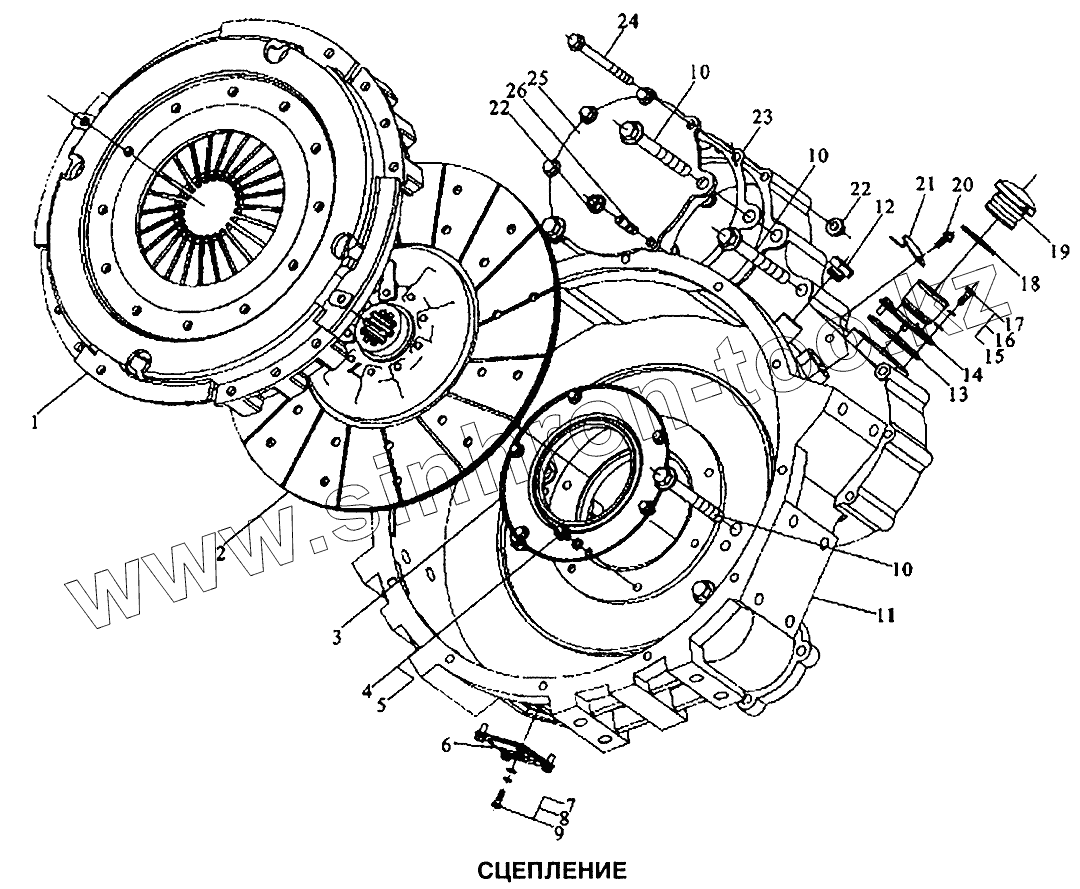

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Сцепление

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали
1 L3000-1600050 Диск в сборе
2 L3000-1600040 Ведомый диск в сборе
3 М3400-1600440А Кольцо
4 Q150В0814 Болт с шестигранной головкой М8х14
5 Q40308 Шайба пружинная
6 В3000-1600021 Крышка
7 Q40106 Шайба 8х16х2-SТ-А3С
8 Q40306 Шайба
9 Q150В0616 Болт с шестигранной головкой М6х16
10 Q18414120ТF2 Болт с шестигранной головкой М14х120
11 М3400-1600401А Картер маховика
12 Q617В18 Заглушка М18х1,5
13 В3000-1003032 Прокладка
14 В3000-1003042 Седло крышки заливки масла
15 Q40106 Шайба 8х16х2-SТ-А3С
16 Q40306 Шайба
17 Q150В0616 Болт с шестигранной головкой М6х16
18 150-1003043 Уплотнение
19 150-1003041Е Крышка
20 Q1840615 Болт с шестигранной головкой М6х15
21 L3000-1600016 Крышка картера маховика
22 Q32010 Гайка М10
23 М3400-1600006А Прокладка
24 Q18410120 Болт с шестигранной головкой М10х120
25 М3400-1600007А Крышка
26 Q150В0616 Болт с шестигранной головкой М6х16
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
