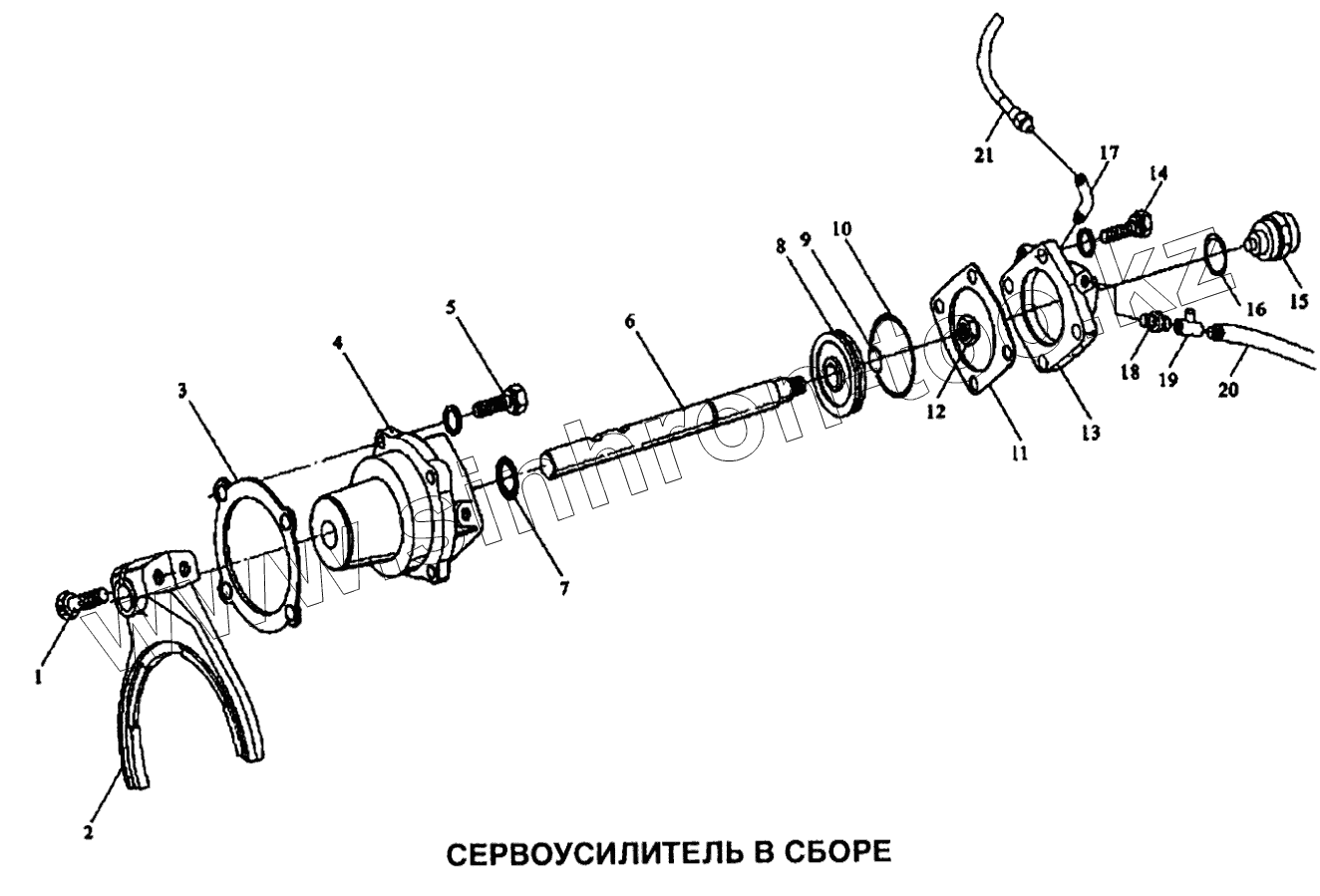

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Сервоусилитель в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 [Болт GВ25-76М12х1,25х50] Болт GВ25-76М12х1,25х50
2 16775 Вилка
3 1684 Прокладка
4 16778 Воздушный цилиндра
5 [Болт GВ21-76 М10х32] Болт GВ21-76 М10х32
6 16993 Вал
7 14765 Кольцо уплотнительное
8 14341 Поршень
9 14345 Кольцо уплотнительное
10 14344 Кольцо уплотнительное
11 14349 Шайба стопорная
12 [Гайка GВ890-80 М16х1,5] Гайка GВ890-80 М16х1,5
13 F99857 Крышка цилиндра
14 [Болт GВ21-76 М10х32] Болт GВ21-76 М10х32
15 79100710069 Включатель напряжения
16 Х11511 Шайба
17 12880 Штуцер
18 12769 Штуцер
19 С03052 Штуцер
20 55522 Трубка воздушная в сборе
21 55523 Трубка воздушная в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
