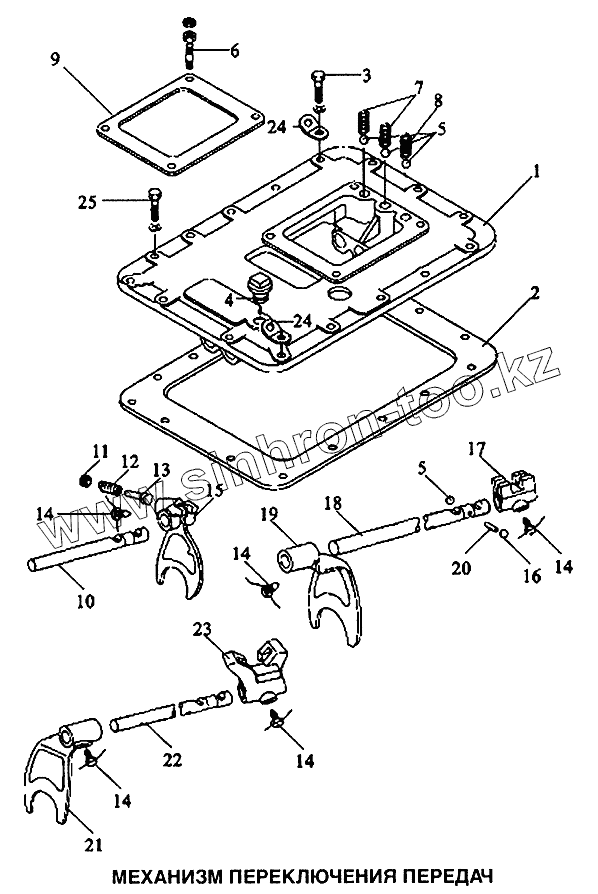

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Механизм переключения передач

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
14
14
14
15
16
17
18
19
20
21
22
23
24
24
25
Позиция на иллюстрации Заводской номер детали Название детали
А-С02002 А-С02002 Механизм переключения передач
16136 16136 Вилка 3/4 и 7/8 передач
16135 16135 Вилка 1/2 передачи
1 F99980 Верхняя крышка в сборе
2 14918 Прокладка
3 [Болт GВ21-76 М10х38] Болт GВ21-76 М10х38
4 Q614В10 Гайка
5 [Шарик фиксатора GВ/Т308-2002 12,7] Шарик фиксатора GВ/Т308-2002 12,7
6 11066 Шпилька
7 F96085 Пружина
8 F96084 Пружина
9 1642 Прокладка
10 16132 Шток вилки переключения пониженной передачи
11 8968 Гайка
12 8774 Пружина
13 F99671 Болт
14 3220 Винт
15 F99664 Вилка пониженной передач заднего хода
16 [Шарик GВ/Т308-2002] Шарик GВ/Т308-2002
17 F99588 Блок 1/2 и 5/6 передач 19,05
18 16133 Шток вилки 1/2 и 5/6 передач
19 16135 Вилка 1/2 передачи
20 1634 Фиксатор
21 16136 Вилка 3/4 и 7/8 передач
22 18643 Шток вилки 3/4 и 7/8 передач
23 F99589 Рычаг переключения передач 3/4 и 7/8 sрееd
24 20815 Кронштейн
25 [Гайка GВ21-76 М10х32] Гайка GВ21-76 М10х32
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
