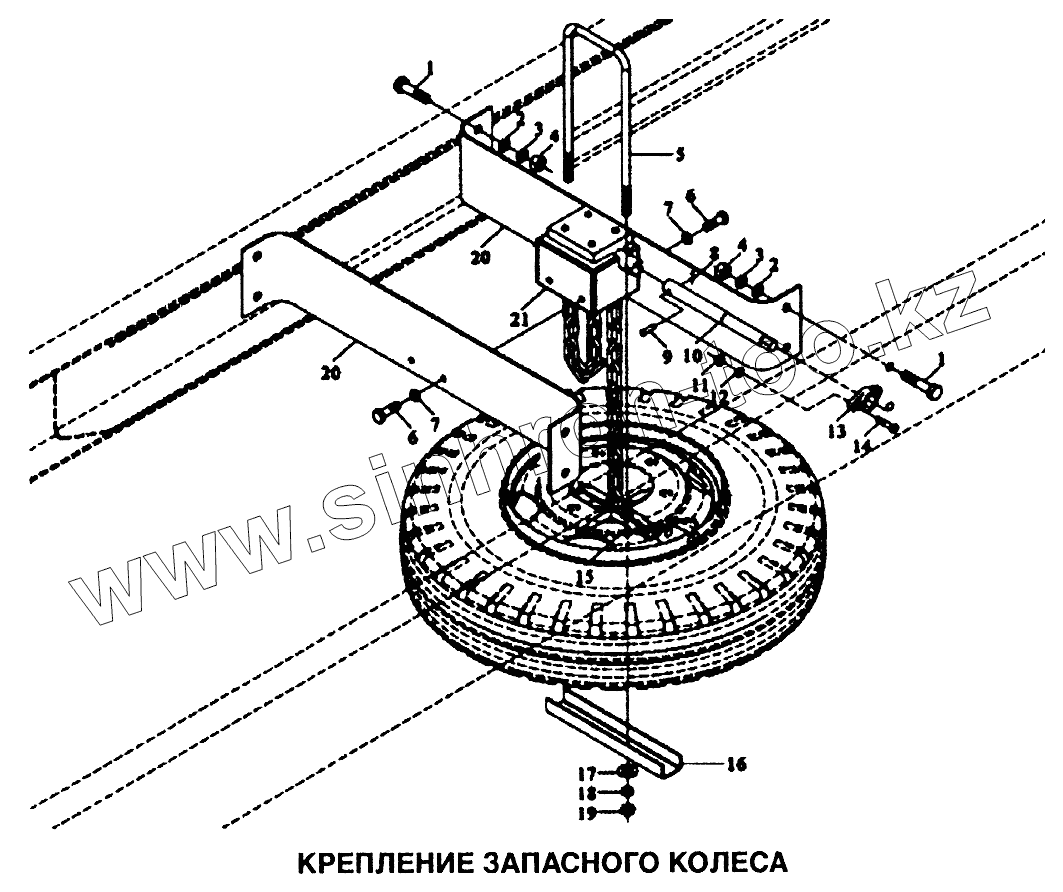

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Крепление запасного колеса

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 Q150В1648 Болт
2 Q40116 Шайба
3 Q40316 Шайба пружинная
4 Q340В16 Гайка
5 2190ЕВ-3105055 Болт
6 Q150В1225 Болт М12х1,5х22-М8.8-А3С
7 Q40312 Шайба пружинная
8 Q5003214 Шплинт
9 Q5100845 Палец
10 1380А-3105012 Рычаг
11 Q340В08 Гайка
12 Q40308 Шайба пружинная
13 DZ9100862001 Фиксатор рычага
14 Q150В0840 Болт
15 1380А-3105020 Кронштейн в сборе
16 1380А-3105054 Крепление
17 Q40114 Шайба
18 Q40314 Шайба пружинная
19 Q341В14 Гайка
20 DZ9112860081 Поперечина
21 D29100862040 Устройство подъемника запасного колеса
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
