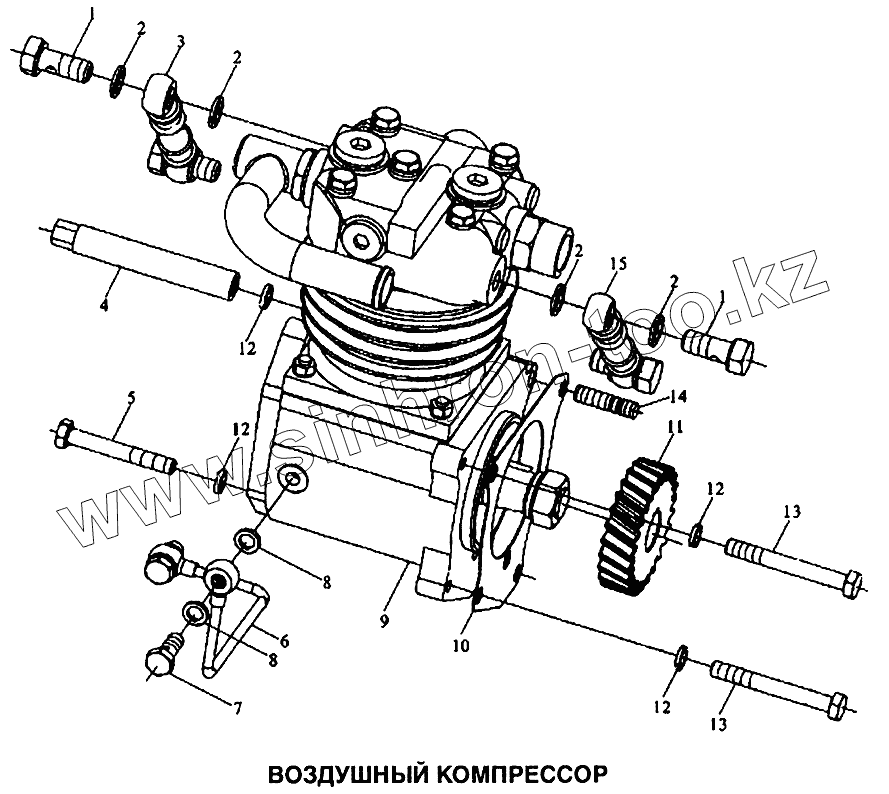

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Компрессор воздушный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
3
4
5
6
7
8
8
9
10
11
12
12
12
12
13
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 150-3509025 Пустотелый болт
2 JВ/Т982-14 Уплотнение 14
3 150-3509024 Водяная трубка воздушного компрессора
4 М3400-3509012 Длинная гайка
5 Q150В1080 Болт с шестигранной головкой М10х80
6 М3400-3509030В Впускная масляная трубка
7 А30-1111045А Пустотелый болт
8 JВ/Т982-10 Уплотнение 10
9 М3400-3509100 Воздушный компрессор
10 М3400-3509009 Прокладка
11 М3400-3509001 Шестерня
12 Q40310 Шайба
13 Q150В1090 Болт
14 М3400-3509011 Шпилька
15 М3400-3509005 Впускная масляная трубка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
