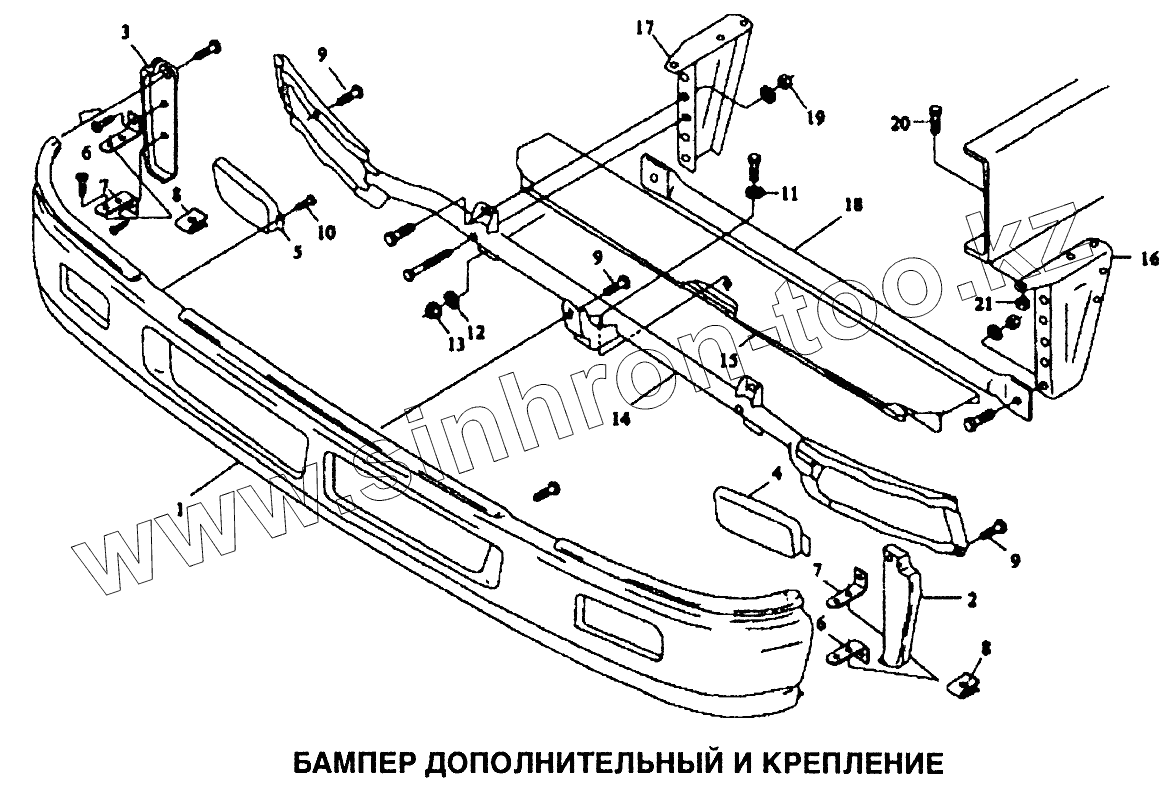

Каталог запасных частей к технике: Shaanxi SX-3255-DR 3804B 6х4. Бампер дополнительный и крепление

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
7
8
8
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
81.41613.0071 81.41613.0071 Бампер дополнительный в сборе
1 81.41613.0074 Бампер дополнительный в сборе
2 81.41613.0069 Крышка левая
3 81.41613.0066 Крышка правая
4 81.41613.0081 Крышка левая
5 81.41613.0080 Крышка правая
6 81.41613.0077 Кронштейн верхний
7 81.41613.0076 Кронштейн нижний
8 81.41613.5031 Пластина уголок SТ4.8-5-МАN183-В1
9 81.90470.0618 Винт РТ-КА6х20-WN1411-10,9-А3R
10 81.90470.0619 Болт РТ-КА5х12-WN1412-10.9-А3С
11 06.15190.0309 Шайба 8,4х24х2-140НV-МАN183-В1
12 06.15190.0311 Шайба 13х37х3-140НV-МАN183-В1
13 06.11240.0406 Замок гайка
14 81.41613.5035 Крепление фар
15 81.41615.5061 Подножка
16 DZ9112930252 Кронштейн левый
17 DZ9112930253 Кронштейн правый
18 81.41653.0004 Усилитель
19 06.11251.2001 Гайка М10-10-МАN183-В1
20 06.02813.4911 Болт М14х1,5х30-10
21 06.11251.2005 Гайка М14х1,5-10-МАN183-В1
