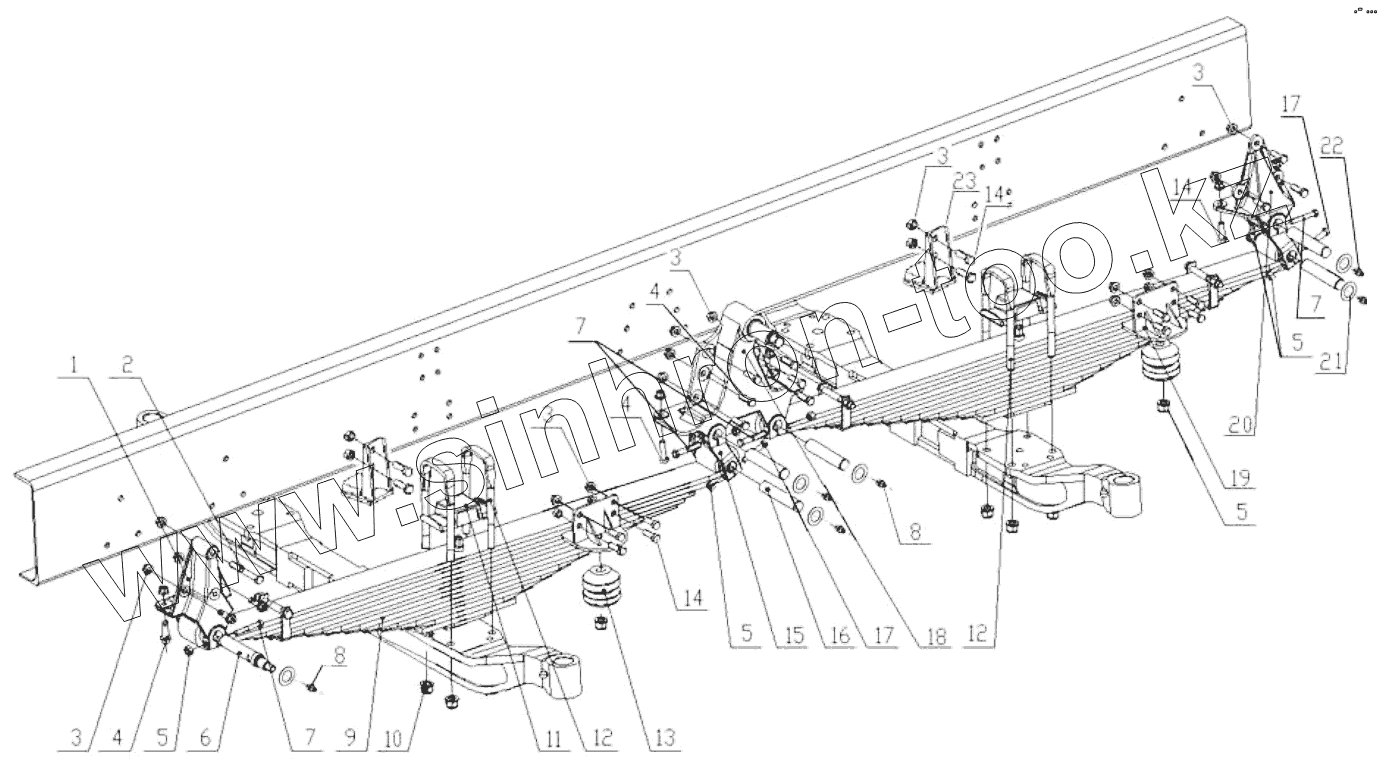

Каталог запасных частей к технике: Shaanxi Shacman SX5318GJBDT386TL. FRONT SUSPENSION DC95319690725

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
4
4
4
5
5
5
5
6
7
7
7
8
8
9
9
10
11
12
12
12
12
12
12
12
12
13
14
14
14
15
16
17
17
18
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 SZ970000021 Front spring right front bracket
1 SZ970000020 Front spring left front bracket
2 Q151B14120TF3 Hex head bolts-fine pitch
3 190003888620 Self-locking nuts
4 Q151B1450TF3 Hex head bolts-fine pitch
5 190003888457 Гайка самоблокировочная
6 DZ9100520007 Стремянка рессоры
7 Q151C1275T1F3 Hex head bolts-fine pitch
8 190003963124 Масленка
9 DZ9118529001 Рессора левая в сборе
9 DZ9118529002 Рессора правая в сборе
10 06.11289.0003 Shoulder nut
11 81.41335.0084 Spring clamping plate
12 SZ970000872 U-bolt
12 DZ9114526036 Front spring riding bolt
12 DZ9114526034 Front spring riding bolt
12 DZ9118526031 U-bolt
13 81.96020.6013 Hollow rubber bumper
14 Q151B1445TF3 Hex head bolts-fine pitch
15 SZ970000026 Front spring hanger assembly
16 DZ9100520065 Spring pin
17 Q151C1270T1F3 Hex head bolts-fine pitch
18 DZ95319690719 Front spring left middle bracket assembly
18 DZ95319690721 Front spring right middle bracket
19 SZ970000790 Front spring limit bracket assembly
20 SZ970000725 shaft leaf spring rear bracket
21 168000520050 Шайба
22 190003963127 Масленка
23 DZ95319690732 Shaft limit box assembly
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
