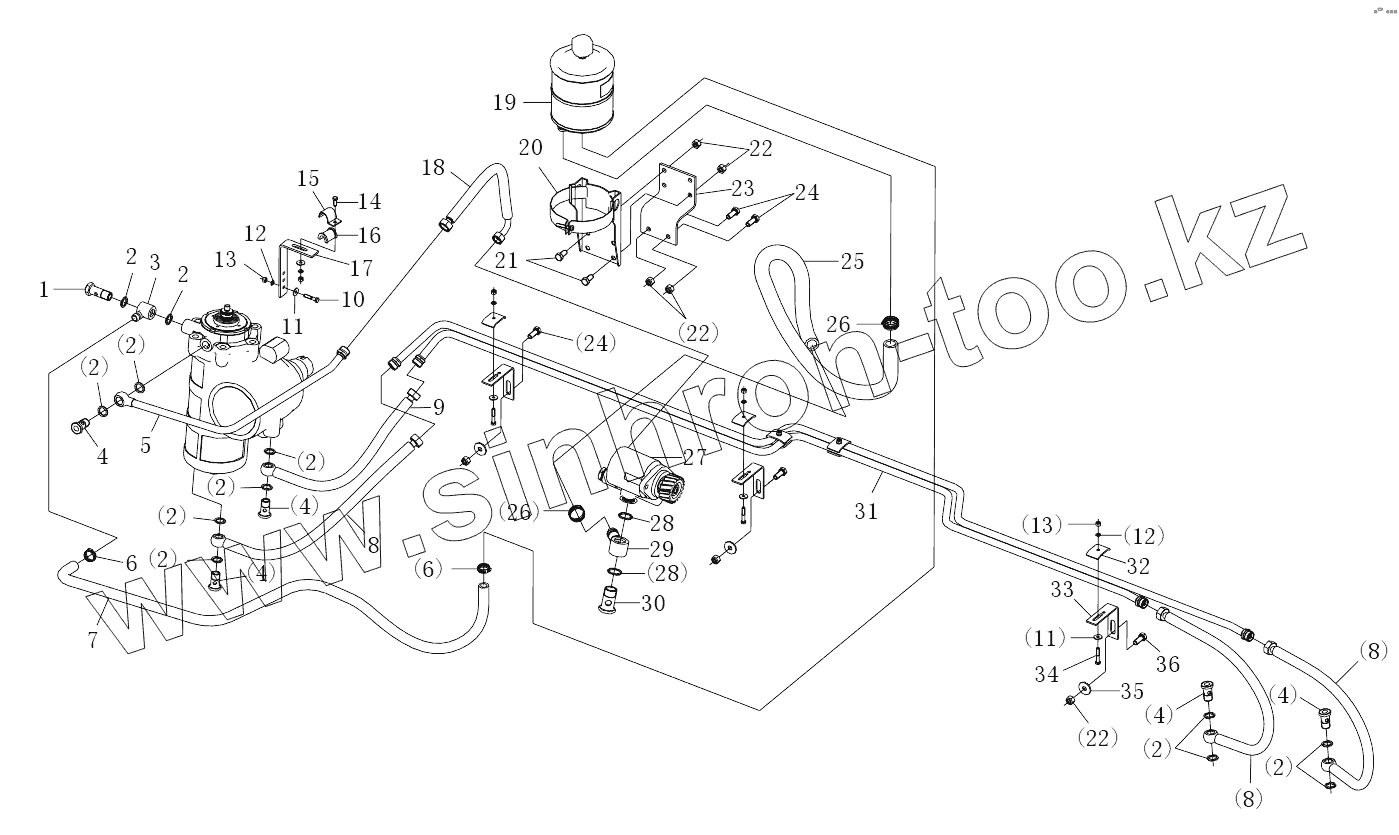

Каталог запасных частей к технике: Shaanxi Shacman SX5318GJBDT386TL. DOUBLE SHAFTS STEERING HYDRAULIC DEVICE
1
2
2
2
2
2
2
2
2
2
2
3
4
4
4
4
4
5
6
6
7
8
8
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
20
21
22
22
22
23
24
24
25
26
26
27
28
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 250-3408017 | Штуцер | |
| 2 | Q72318T5F | Шайба уплотнительная | |
| 3 | DZ9100470013 | Соединение | |
| 4 | 190003962632 | Болт | |
| 5 | DZ93319470013 | Delivery line | |
| 6 | Q676B25 | Хомут | |
| 7 | DZ9100470145 | Rubber hose | |
| 8 | DZ91189470004 | Полиуретановый шланг в сборе | |
| 9 | DZ91189470003 | Полиуретановый шланг в сборе | |
| 10 | Q150B0630 | Болт | |
| 11 | Q40206 | Шайба | |
| 12 | Q40506 | Шайба пружинная | |
| 13 | Q340B06 | Nut | |
| 14 | Q150B0616 | Болт | |
| 15 | 138091360181 | Хомут | |
| 16 | 161000060211 | Резиновый шланг | |
| 17 | DZ9118470033 | Bracket | |
| 18 | 1DZ9100470108 | High pressure hose | |
| 19 | DZ95319470063 | Oil container assy | |
| 20 | DZ9100470040 | Кронштейн бачка в сборе | |
| 21 | Q150B1020 | Болт | |
| 22 | Q33210 | Гайка | |
| 23 | DZ95189470023 | Bracket | |
| 24 | Q150B1025 | Болт | |
| 25 | DZ9112470021 | Hose | |
| 26 | Q67632 | Хомут | |
| 27 | DZ93319130001 | Hydraulic pump | |
| 28 | 190003098031 | Шайба уплотнительная | |
| 29 | 199100470076 | Гайка-штуцер | |
| 30 | 190003962651 | Болт | |
| 31 | DZ95319470206 | Delivery line | |
| 32 | 118800730187 | Pipe clamp | |
| 33 | DZ9118470031 | Bracket | |
| 34 | Q150B0635 | Hexscrew | |
| 35 | Q40210 | Шайба | |
| 36 | Q150B1035 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
