Каталог запасных частей к технике: Shaanxi Shacman SX42584V384TL. PULL CLUTCH CONTROL DEVICE

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

30

31

31

32

33

34

35

36

37

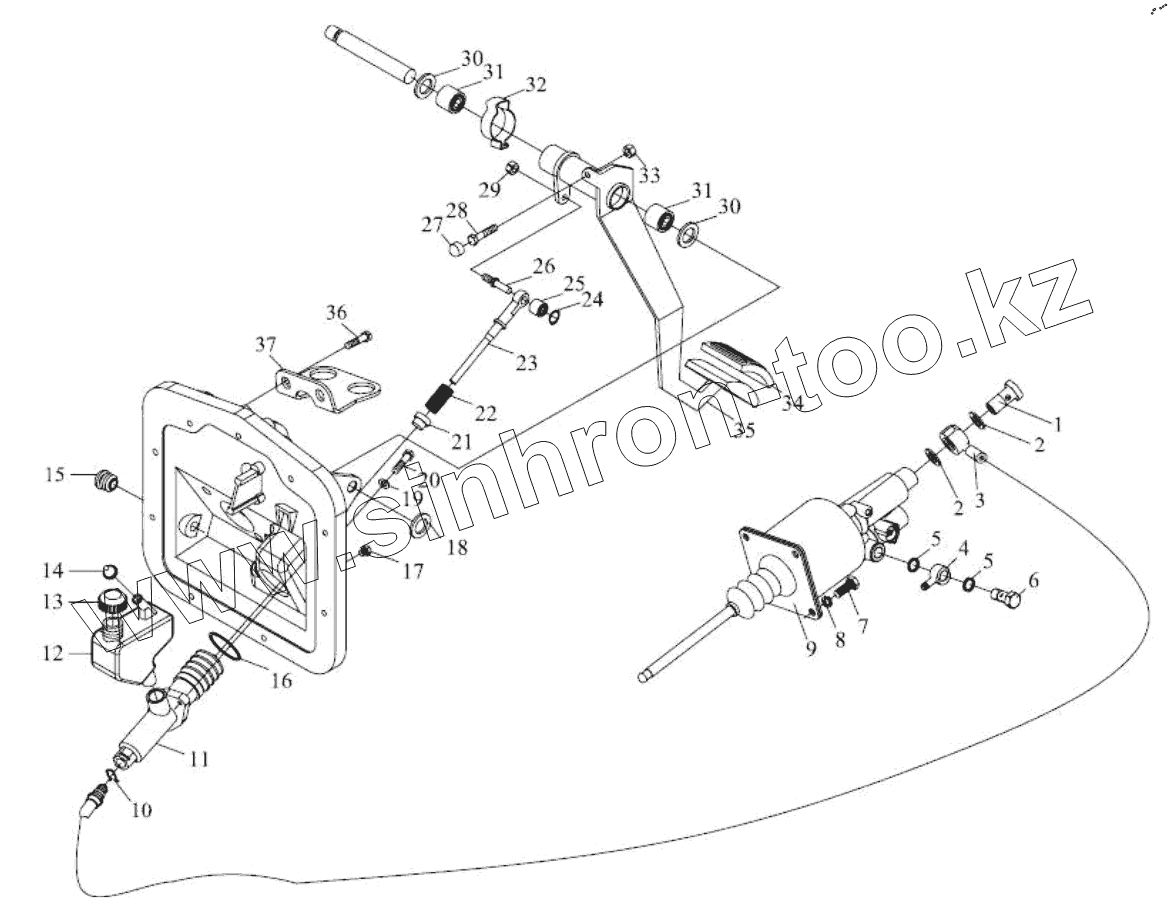

Позиция на иллюстрации	Заводской номер детали		Название детали
1	190003962621		Hollow bolt
2	Q72314 T5F		Уплотнительная шайба
3	DZ93259230420		Hose
4	199100270119		Штуцер шланга
5	Q72316 T5F		Уплотнительная шайба
6	190003962627		Пустотелый болт
7	Q150B1020		Болт
8	Q40310		Шайба
9	DZ9112230178		Гидронасос сцепления
10	DZ9112230212		Замок
11	DZ9114230022		Главный гидронасос сцепления
12	DZ9114230021		Бачок
13	DZ93189230010		Lock couer assembly
14	81.96410.0197		Шайба пружинная
15	81.96002.0130		Болт В25х3-РЕ-SW
16	06.56930.1973		Кольцо уплотнительное
17	81.96002.0384		Болт
18	06.29050.0116		Кольцо стопорное
19	06.15013.0411		Шайба А8,4х16х1,6-200НV-МАN183-В1
20	06.01283.3113		Болт
21	81.97680.0019		Гнездо пружины
22	06.46081.6338		Пружина
23	81.91020.0686		Шток регулировочный
24	06.29050.0111		Кольцо
25	06.33719.0018		Подшипник шариковый
26	81.91020.0611		Вал
27	81.96020.0369		Резиновый колпачок
28	06.01283.3115		Болт М8х25-8,8-МАN183-В1
29	06.11240.0406		Замок гайка
30	06.15114.0418		Регулирующая шайба
31	06.33719.0005		Подшипник шариковый
32	81.97640.0273		Пружинный хомут
33	06.11064.2114		Гайка ВМ8-04-А2С
34	81.48227.0006		Пыльник
35	81.48225.5119		Панель
36	06.07069.0007		Самоблокировочный болт M8*16
37	81.48240.0327		Кронштейн датчика

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
