Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. THE INTERIOR TRIM ASSEMBLY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
4
4
4
4
4
5
5
6
7
7
8
8
9
10
10
11
12
13
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27

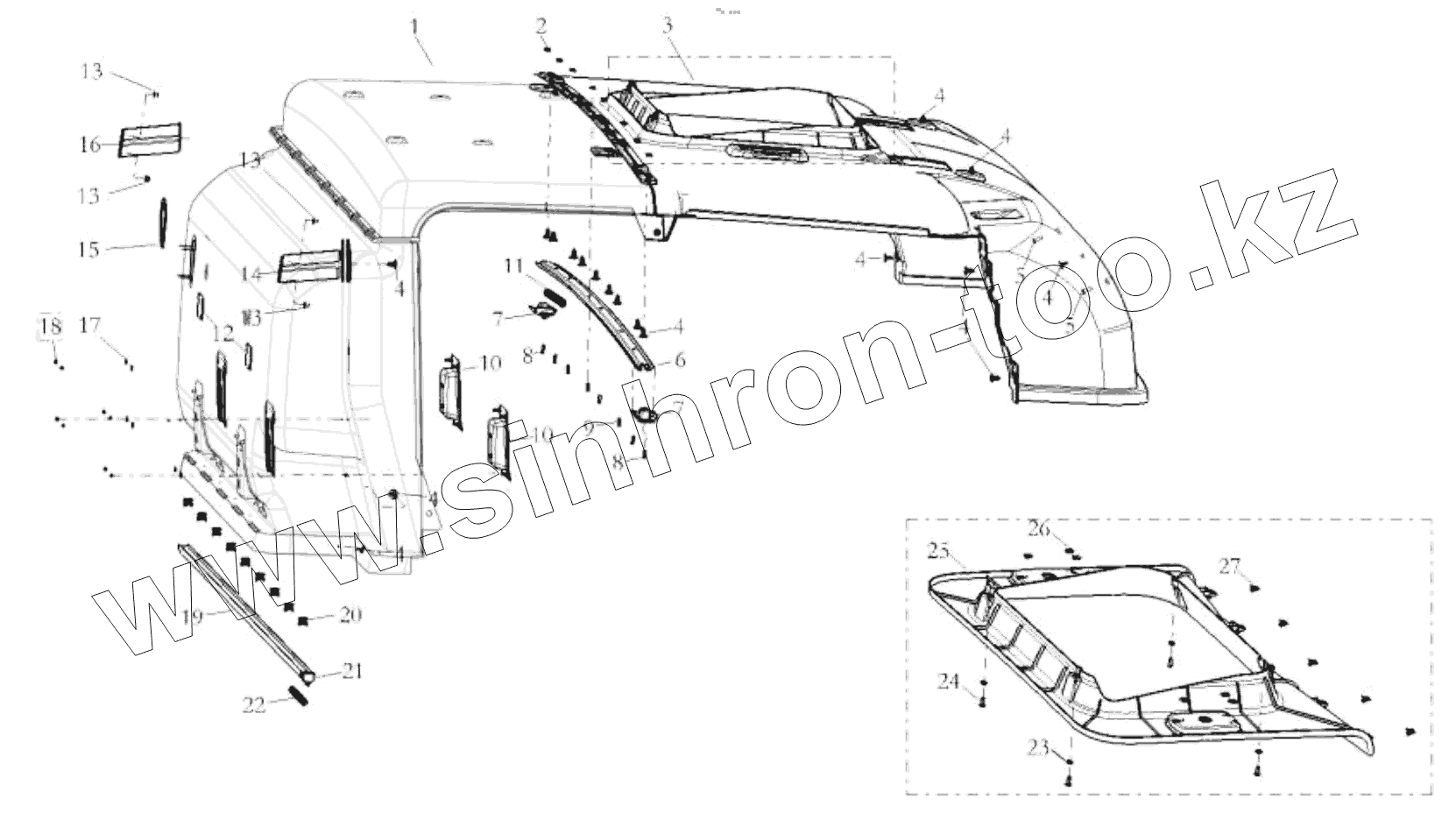

Позиция на иллюстрации Заводской номер детали Название детали
1 DZ14251610611 Behind ceiling
2 06.13189.0099 Пластина-фиксатор SТ4,8-2-МАN183-В1
3 DZ14251610011 Front the lining
4 DZ13241610246 Buckle
5 Q2300620 Pan-head screw
6 DZ14251610012 Middle screen rail
7 DZ14251610014 Rail end cap
8 Q2204219 Right top lining
9 Q2714219 Cross groove pan head self-tapping screw
10 DZ14251610523 Bracket cover
11 DZ13241571413 Guide smooth bead
12 DZ14251610024 3m fastener
13 Q33006 Nut
14 DZ14251610176 Rear right stents
15 DZ14251610022 Light mounting bracket
16 DZ14251610175 Rear left stents
17 Q40204 Large washer
18 Q340B04 1 type hexagon nut
19 DZ14251610526 Rear screen rail
20 DZ13241571424 Grab handle assembly
21 DZ13241571422 Plastic buckle
22 DZ13241571423 Rail end cap
23 Q42163 Flat gasket
24 Q271631 Self tapping screw
25 DZ14251610151 Skylight decorative cover
26 DZ14251610346 Retractor fixed support frame reed nut
27 DZ14251610112 Plastic buckle
28 DZ14251610601 Behind ceiling
