Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. COOLER SYSTEM (F3000/WP12)

Тип техники

Марка

Модель

Схема

1

1

1

2

2

3

4

5

6

7

7

7

7

7

7

7

7

8

9

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

27

28

29

30

31

32

33

34

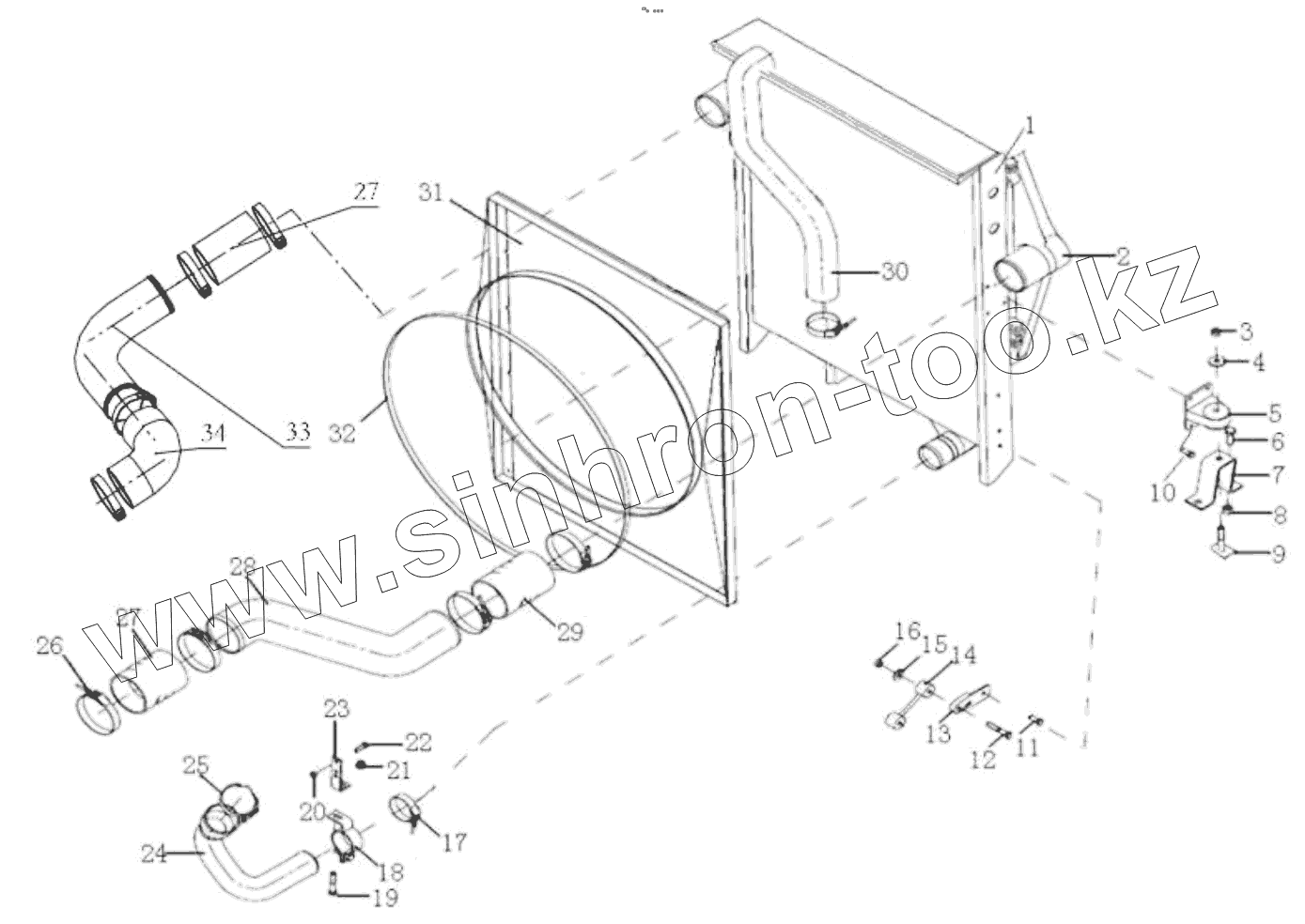

Позиция на иллюстрации	Заводской номер детали		Название детали
DZ95259534205	DZ95259534205		Outlet hose
1	DZ95259532211		Radiator
1	DZ95259532231		Radiator
1	DZ95259532212		Radiator
2	DZ95259531501		Промежуточный радиатор
2	DZ95259531502		САС
3	06.11240.0411		Гайка
4	Q40212		Washer
5	81.06225.6008		Держатель радиатора в сборе
6	Q151B1445T1F3		Hex screw
7	DZ95259538895		Left support
7	DZ95259538998		Left support
7	DZ95259538999		Right support
7	DZ95259538896		Right support
7	DZ95259538887		Left support
7	DZ95259538888		Right support
7	DZ95259538870		Правый держатель радиатора
7	DZ95259538860		Левый держатель радиатора
8	Q33214		Гайка
9	DZ9112538040		Опора в сборе
9	DZ95259538800		Square screw
10	Q150B0816TF2		Болт
11	Q150B1050		Hex.screw
12	DZ95259538810		Правый анкер
13	DZ95259538809		Левый анкер
14	81.06245.0043		Опора в сборе
15	Q40110		Шайба
16	Q33210T2F3		Hex nut
17	Q67683		Хомут
18	DZ93259538606		Нажим трубы
19	Q150B1050		Hex.screw
20	Q33214		Гайка
21	Q33210T2F3		Hex nut
22	Q150B1435		Болт
23	DZ93259538062		Планка
24	DZ95319535812		Резиновая труба
25	Q67695		Clip
26	DZ9003532115		Хомут
27	DZ93259535303		Rubber hose
28	DZ95259534018		Впускная труба радиатора
29	DZ93259535308		Rubber hose
30	DZ95259535402		Резиновая труба
31	DZ95259538608		Air duct assembly
32	DZ91259538602		Хомут
33	DZ95259535406		Outlet rubber hose
34	DZ95259535035		rubber hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
