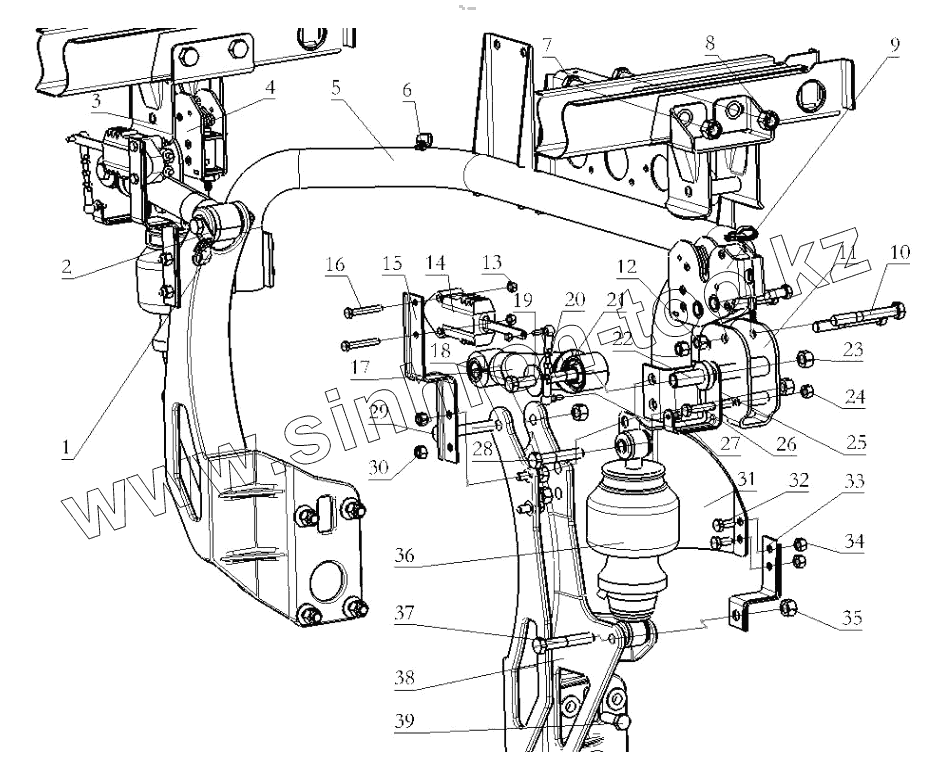

Каталог запасных частей к технике: Shaanxi Shacman SX42584V324. CAB LOCKING DEVICE

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

5

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

38

38

38

38

38

39

Позиция на иллюстрации	Заводской номер детали		Название детали
1	DZ9100770423		Fixed clamp
2	DZ13241440087		Bracket
3	DZ13241440026		Lock base
4	DZ13241440085		Cab lock
5	DZ14251440120		Fixed beam
5	DZ14251440121		Fixed beam
5	DZ14251440122		Fixed beam
5	DZ14251440123		Fixed beam
5	DZ13241440127		Fixed beam
6	Q150B0610		Hex screw
7	Q151B16120T1F3		Hex screw
8	190003888459		Гайка VМ16х1,5DIN980
9	DZ13241440090		Cab lock
10	Q151C1265TF2		Bolt – closely-pitched
11	DZ13241440086		U-armor plate assembly
12	190003888457		Гайка самоблокировочная
13	Q33408		Гайка М8-8-МАN183-В4
14	DZ13241440070		Height valve
15	SZ144000847		Height valve bracket
16	Q150B0850		Hex bolt
17	DZ13241440080		Right cab support bracket
18	Q151B14130		Hex screw
19	Q40214		Large gasket
20	DZ13241440046		Adjustable pole assembly
21	190003888458		Гайка
22	DZ13241440084		Sleeve
23	190003888458		Гайка
24	Q33210T2F3		Hex nut
25	DZ13241440036		Height valve bracket
26	Q150B1070		Hex screw
27	Q33206		Шайба стопорная
28	Q151B1470		Болт
29	Q151B1485		Hex screw
30	Q33210T2F3		Hex nut
31	DZ13241440088		Adiabatic mantle
32	Q150B1025T1F3		Hex screw
33	DZ13241440089		Adiabatic mantle bracket
34	Q33210T2F3		Hex nut
35	190003888458		Гайка
36	DZ14251440020		Air spring
37	Q151B1480		Болт
38	DZ13241440047		Left cab support assembly
38	DZ13241440048		Right cab support assembly
38	DZ13241440147		Left cab support assembly
38	DZ13241440148		Right cab support assembly
38	DZ14251440011		Left cab support assembly
38	DZ14251440012		Right cab support assembly
39	Q181B1440TF3		Hex screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
