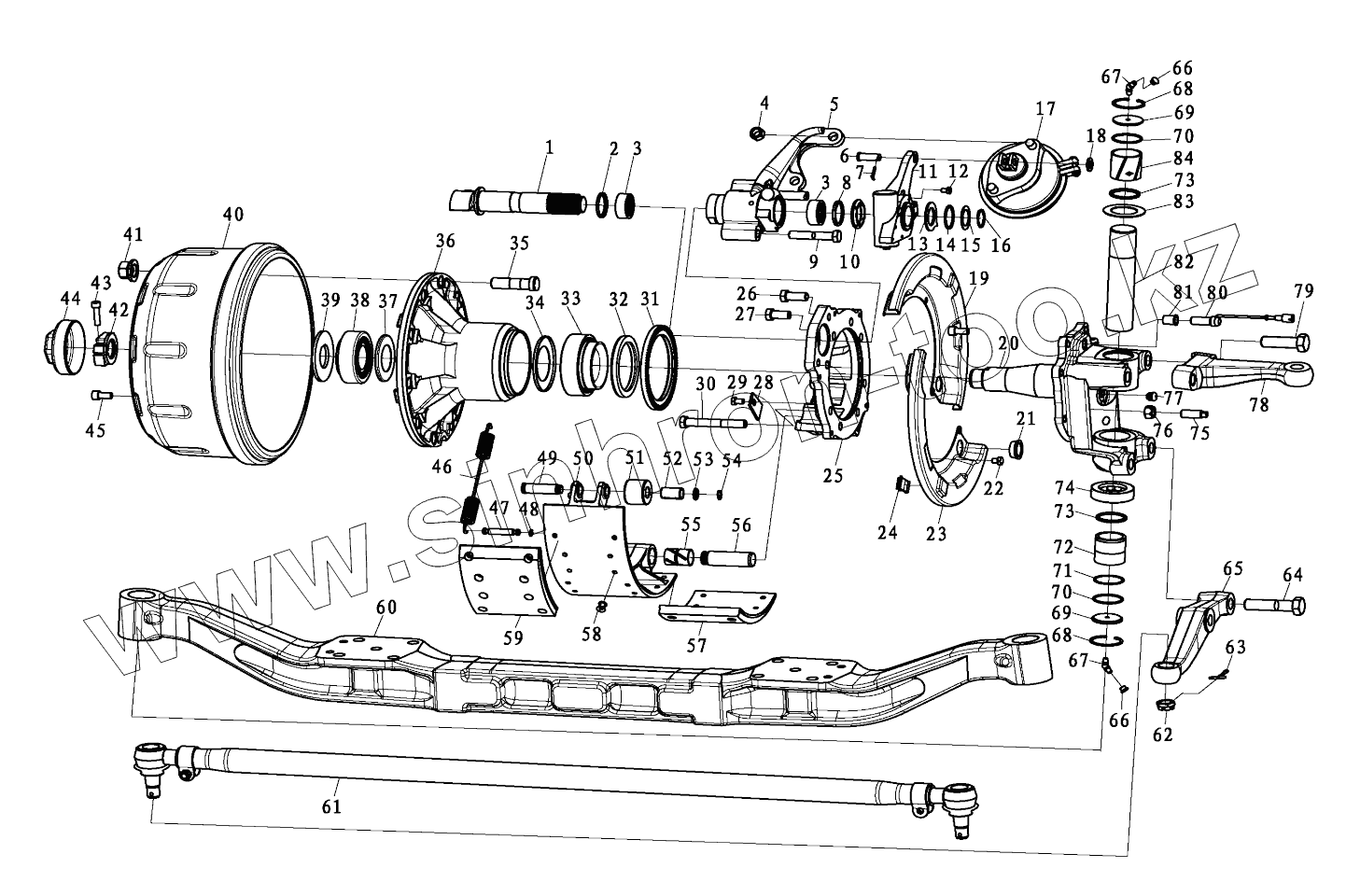

Каталог запасных частей к технике: Shaanxi Shacman SX4256NT324. MAN7.5 TON DRUM STEERING SHAFT
1
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
60
60
61
62
63
64
65
65
65
65
66
66
67
67
68
68
69
69
70
70
71
72
73
73
74
75
75
76
77
78
78
78
79
80
81
81
82
83
83
83
83
83
83
83
83
83
83
83
83
83
83
83
83
83
84
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 81.50301.0223 | Brake camshaft | |
| 1 | 81.50301.0224 | Brake camshaft | |
| 2 | 81.96502.6040 | Кольцо уплотнительное | |
| 3 | 81.93404.6005 | Подшипник | |
| 4 | Q341B16F6 | Hex nut | |
| 4 | Q40516F6 | Hex nut | |
| 5 | 81.50310.0313 | Air-chamber bearer | |
| 5 | 81.50310.0312 | Air-chamber bearer | |
| 6 | 06.21569.0077 | Pin axle | |
| 7 | Q5004025 | Cotter pin | |
| 8 | 81.96502.6039 | Кольцо уплотнительное | |
| 9 | Q151B1690TF2 | Болт | |
| 10 | 81.91710.0163 | Bushing | |
| 11 | 81.50610.6231 | Automatic gap adjusting arm | |
| 12 | Q150B0812 | Болт | |
| 13 | 81.90711.0714 | Indicating plate | |
| 14 | 81.90711.0705 | Brake shoe adjusting washer | |
| 14 | 81.90711.0706 | Brake shoe adjusting washer | |
| 15 | 81.90711.0707 | Brake shoe adjusting washer | |
| 16 | 81.90701.0769 | Шайба | |
| 17 | Q43134 | Шайба уплотнительная | |
| 17 | 81.51101.6264 | Brake air-chamber | |
| 18 | 81.51101.6265 | Brake air-chamber | |
| 19 | Q40114 | Шайба | |
| 20 | 81.50101.0224 | Prevented dust cap | |
| 21 | 81.44201.0143 | Поворотный кулак | |
| 22 | 81.96002.0098 | Packing hulkhead | |
| 23 | Q150B1012 | Болт | |
| 24 | 81.50101.0223 | Prevented dust cap | |
| 25 | 81.96002.0075 | Packing hulkhead | |
| 26 | 81.50202.0108 | Brake floor | |
| 27 | Q151B1640TF2 | Болт | |
| 28 | Q151B1635TF2 | Болт | |
| 29 | 81.90801.0225 | Защитная пластина | |
| 30 | Q184A1018TF2 | Hex flange surfaces bolt | |
| 31 | Q151B16120TF2 | Болт | |
| 32 | 81.52403.0008 | Кольцо зубчатое переднего моста | |
| 32 | 81.96502.6045 | Кольцо уплотнительное | |
| 33 | 81.93420.0074 | Подшипник | |
| 34 | HD90009410004 | O il baffle cover | |
| 35 | 81.45501.0102 | Wheel bolt | |
| 36 | HD90009410040 | Front wheel hub | |
| 37 | HD90009410005 | O il baffle cover | |
| 38 | HD95009410007 | Radial- row-steep roller bearing | |
| 39 | 81.44215.0016 | Шайба стопорная | |
| 40 | 81.50110.0232 | Brake drum | |
| 41 | 190003884160 | Гайка | |
| 42 | 81.92901.0066 | Гайка | |
| 43 | Q218B1040TF2 | Стопор | |
| 44 | 81.44312.0009 | Колпак защитный | |
| 45 | Q2541020 | Болт | |
| 46 | 81.97610.0115 | Пружина | |
| 46 | DZ95009440015 | Return spring | |
| 47 | 81.50211.0018 | Фиксатор | |
| 47 | DZ95009440010 | Return spring pin | |
| 48 | Q43112F3 | Circlip for axle | |
| 49 | 81.50211.0030 | Фиксатор | |
| 50 | 81.50201.0137 | Brake shoe | |
| 50 | DZ95009440006 | Brake shoe | |
| 51 | 81.50213.0013 | Roller | |
| 52 | 81.93021.0220 | Bush | |
| 53 | 06.15113.2615 | Шайба | |
| 54 | 190003933072 | Circlip for axle | |
| 55 | 81.93021.0117 | Bush | |
| 56 | 81.50212.0032 | Фиксатор | |
| 57 | 81.50221.0540 | Lower brake friction plate | |
| 58 | 81.92201.0109 | Заклепка | |
| 59 | 81.50221.0535 | Upon brake friction plate | |
| 60 | DZ9100410055 | Front axle | |
| 60 | DZ9100410071 | Front axle | |
| 60 | DZ9100410058 | Передняя ось | |
| 61 | 81.46711.6725 | Steering cross rod | |
| 62 | 81.90610.0015 | Hex slit bolt | |
| 63 | Q5005050 | Шплинт | |
| 64 | Q151B22100TF2S | Hex bolt | |
| 65 | 81.46701.0243 | Steering trapezium arm | |
| 65 | 81.46701.0244 | Steering trapezium arm | |
| 65 | HD95009410031 | Steering trapezium arm | |
| 65 | HD95009410032 | Steering trapezium arm | |
| 66 | 199000520096 | Крышка защитная | |
| 67 | 190003963114 | Taper thread grease nipple | |
| 68 | Q43058 | Шайба стопорная | |
| 69 | 81.90711.0941 | Packing disc | |
| 70 | 81.96501.0671 | Кольцо уплотнительное | |
| 71 | 81.90770.0096 | Шайба | |
| 72 | 81.93402.6003 | Подшипник | |
| 73 | 81.96502.6044 | Кольцо уплотнительное | |
| 74 | 06.32819.0017 | Подшипник | |
| 75 | HD95009410001 | Fixed bolt | |
| 75 | HD95009410001 | Fixed bolt | |
| 76 | Q341B16 | Гайка № 1 | |
| 77 | 81.96002.0131 | Болт В18х3 | |
| 78 | 81.46705.0383 | Steering knuckle arm | |
| 78 | 81.46705.0381 | Steering knuckle arm | |
| 78 | 81.46705.0267 | Поворотный кулак левый | |
| 79 | Q151B2275TF2S | Hex bolt | |
| 80 | DZ9100580214 | Датчик АВS | |
| 81 | DZ9100580215 | Втулка датчика | |
| 81 | 81.96002.0368 | Blocking | |
| 82 | 81.44205.0057 | Шкворень | |
| 83 | 81.90711.0671 | Шайба | |
| 83 | DZ95009410031 | Adjusting washer | |
| 83 | 81.90711.0672 | Шайба | |
| 83 | DZ95009410032 | Adjusting washer | |
| 83 | 81.90711.0673 | Шайба | |
| 83 | DZ95009410033 | Adjusting washer | |
| 83 | 81.90711.0674 | Шайба | |
| 83 | DZ95009410034 | Adjusting washer | |
| 83 | 81.90711.0675 | Шайба | |
| 83 | DZ95009410035 | Adjusting washer | |
| 83 | 81.90711.0676 | Шайба | |
| 83 | DZ95009410036 | Adjusting washer | |
| 83 | DZ95009410037 | Adjusting washer | |
| 83 | DZ95009410038 | Adjusting washer | |
| 83 | 81.90711.0677 | Adjusting washer | |
| 83 | 81.90711.0678 | Adjusting washer | |
| 83 | 81.90711.0679 | Adjusting washer | |
| 84 | 81.93020.0706 | Верхняя втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
